LilyGO T-SIM7670G S3

LilyGO (chip SimCom SIM7670G)
🏭 Chip @ 1k pcs
€36.02
production BOM
LTE Cat-1 Global + 18650ESP32-S3 + 16MB Flash + 8MB PSRAM2 varianti: H707 base, H802 Standard
📑 Indice sezioni

Curiosity

LilyGO T-SIM7670G S3 ($36.02): dev board SIM7670G LTE Cat-1 Global (FDD B1-66 + TDD B34-41) + ESP32-S3-WROOM-1 (16MB Flash, 8MB PSRAM) + 18650 holder onboard. Stick form factor della famiglia T-SIM. 2 varianti disponibili con differenze importanti (vedi sotto). ⭐ Vincitore review utenti: “Perfect beast — all-in-one gps+4g+esp32, much more free GPIO ports”.

⚠️ Limitazione: SIM7670G NON supporta SMS né voice calls (vs SIM7600 family che li supporta).

🆚 Variante H707 vs H802 Standard ⭐

FeatureH707 baseH802 Standard
SKUT-SIM7670G S3 [H707]T-SIM7670G S3 [H802]
ESP32 moduleESP32-S3-WROOM-1 (N16R8)ESP32-S3-WROOM-1 (NR16R2)
QWIIC STEMMA QT❌✅ 2× JST-SH
Seamless power switching❌✅
GNSS routing to SoC❌✅ (l’ESP32 vede direttamente NMEA)
GNSS PPS❌✅ (Pulse Per Second per timing)
eSIM Pad❌✅
BMS Battery Management✅✅
Camera Interface❌✅ (OV camera mount)
Pin compatible standard❌✅
Deep Sleep CurrentAvg 497 µAAvg 147 µA ⭐ 3.4× meglio

➡️ Per Visla v2 dev/production scegli H802 Standard (più features + 70% meno consumo deep sleep).

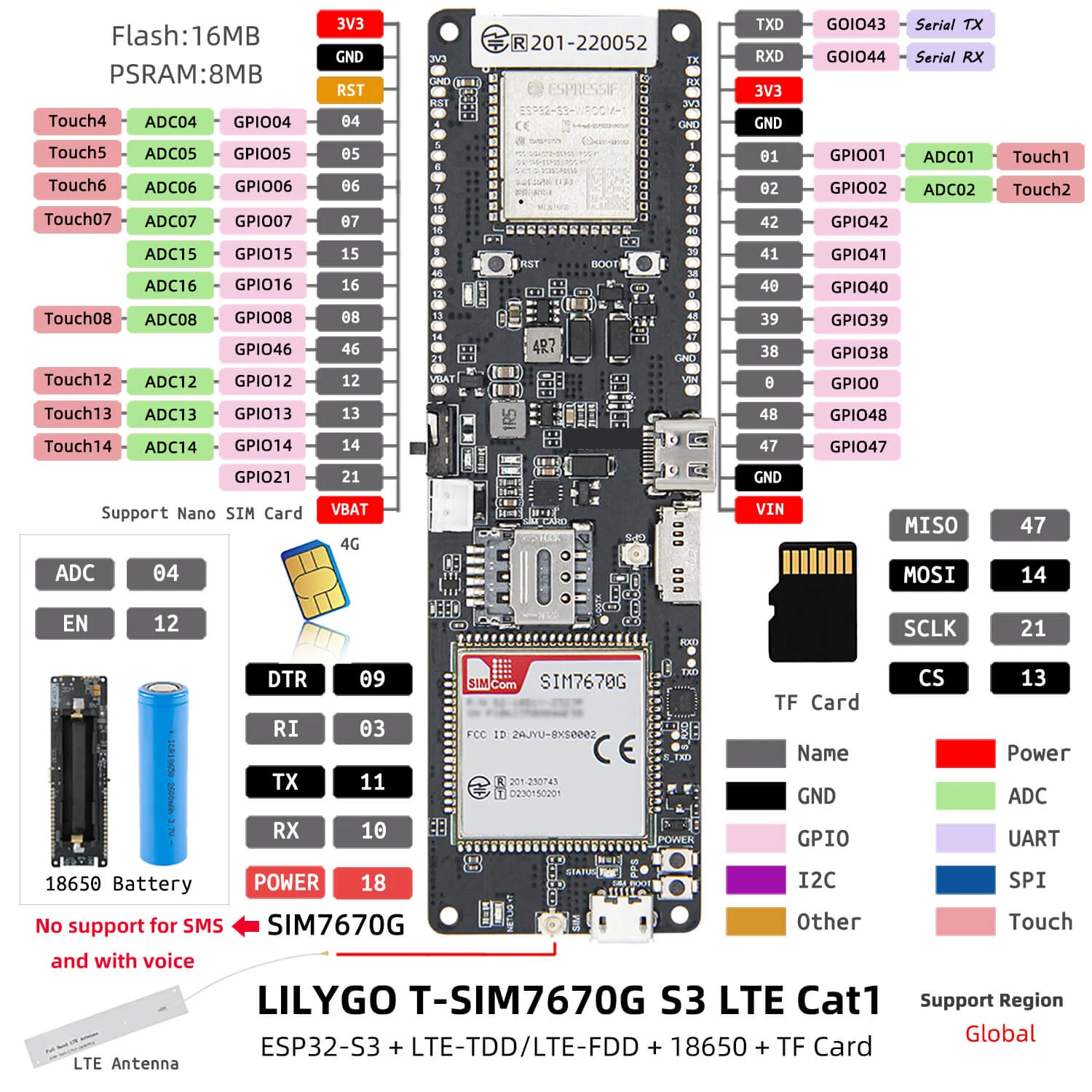

🗺️ Pinout H707 base

LilyGO T-SIM7670G S3 H707 pinout

Modem SIM7670G ↔ ESP32-S3 (H707)

FunzioneESP32-S3 GPIO
POWERGPIO 18 (PWR_KEY)
TX (ESP32 → Modem RX)GPIO 11
RX (ESP32 ← Modem TX)GPIO 10
DTRGPIO 09
RIGPIO 03

SPI / TF Card

FunzioneESP32-S3 GPIO
MISO47
MOSI14
SCK21
CS13

Battery

  • ADC (battery monitor) | GPIO 04
  • EN (battery enable) | GPIO 12
  • 18650 holder onboard

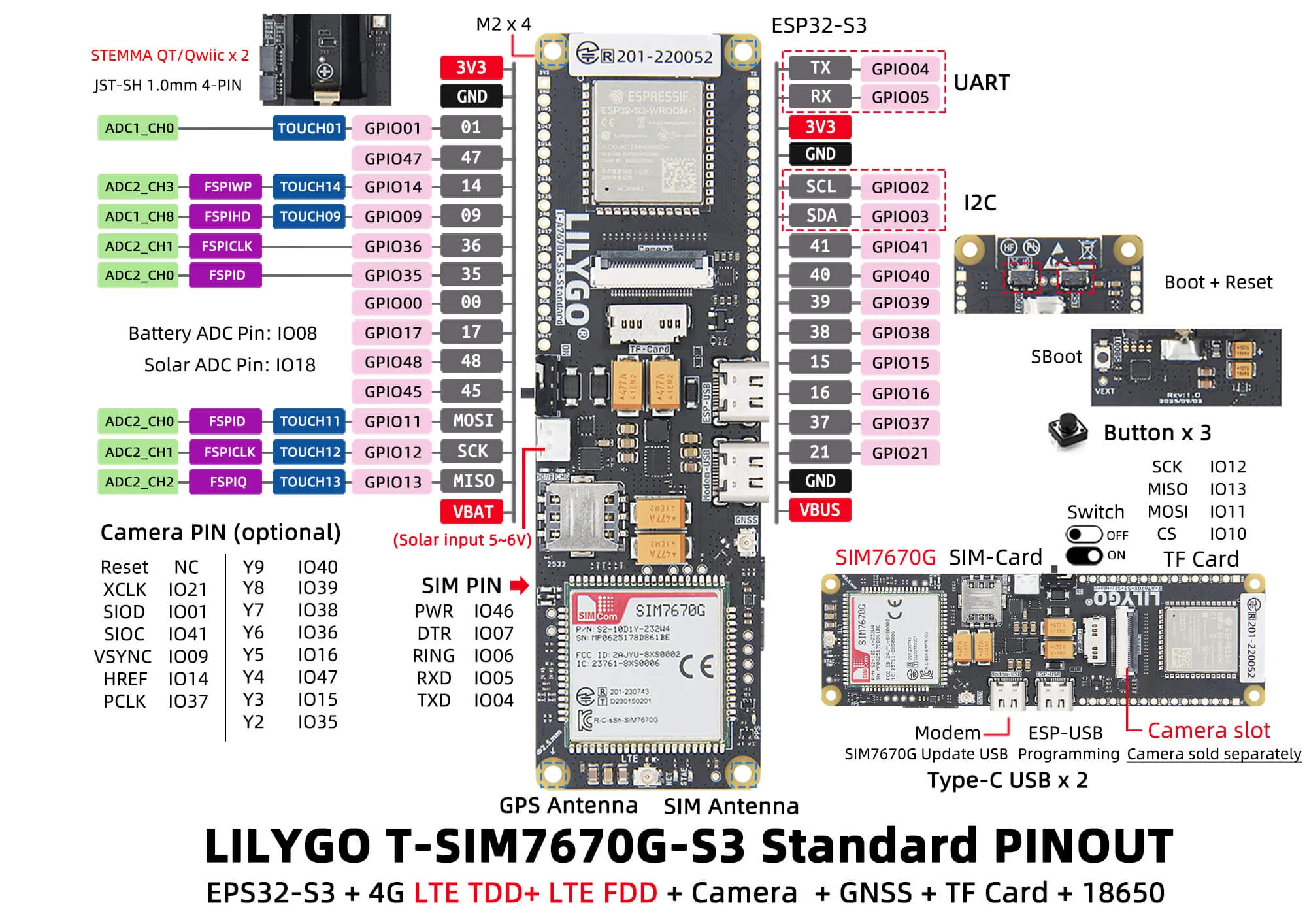

🗺️ Pinout H802 Standard ⭐

LilyGO T-SIM7670G S3 Standard H802 pinout

Modem SIM7670G ↔ ESP32-S3 (H802)

FunzioneESP32-S3 GPIO
PWRGPIO 46
DTRGPIO 07
RINGGPIO 03
RXD (modem RX)GPIO 05
TXD (modem TX)GPIO 06

I2C (per QWIIC + altri sensori)

FunzioneESP32-S3 GPIO
SDA01
SCL02

SPI (TF Card)

FunzioneESP32-S3 GPIO
MOSI14
MISO13
SCK21
CS10

Power monitoring

  • Battery ADC | GPIO 08
  • Solar ADC | GPIO 18
  • Solar input | 5-6V

UART debug

  • TX | GPIO 04
  • RX | GPIO 05 (in conflitto con modem RXD H802 — usare con cautela)

Camera interface (H802 only)

FunzioneGPIO
ResetNC
XCLK21
SIOD41
SIOC47
VSYNC09
HREF14
PCLK37
Y2-Y9vedi pinout diagram

⚠️ Camera non inclusa, va acquistata separatamente.

Type-C USB × 2

  • ESP-USB (per programmazione ESP32-S3 + USB-CDC native)
  • Modem-USB (per SIM7670G programming/AT commands via Windows driver)

STEMMA QT / Qwiic (2× JST-SH 4-pin, H802 only)

I2C standard (SDA=GPIO 01, SCL=GPIO 02) — compatibile con sensori Qwiic SparkFun/Adafruit (es. MAX-M10S GPS Qwiic ✅).

Specs tecniche

ParametroValore
ModemSIM7670G LTE Cat-1 Global
MCU hostESP32-S3-WROOM-1
Flash16 MB
PSRAM8 MB
WiFi2.4 GHz 802.11 b/g/n
BluetoothBLE 5.0 LE
LTE-FDD bandsB1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66
LTE-TDD bandsB34/B38/B39/B40/B41
Download10 Mbps
Upload5 Mbps
GNSSsì (B/N/A in H707 → routing manuale; H802 → routing diretto a SoC + PPS)
ProtocolliTCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS/MQTT
SMS❌ NON supportato (limitazione SIM7670G)
Voice calls❌ NON supportato
Slot SIMNano-SIM 1.8V o 3.0V (più flexible del 7080G solo 1.8V)
TF Cardsì
LiPo holder18650 onboard
Voltage3.4 ~ 4.2V (direct LiPo)
Form factorstick ~110×25 mm
Prezzo$36.02

🧪 Use case Visla

ScenarioT-SIM7670G S3 ok?
Visla v2 vehicular Cat-1 ⭐✅ eccellente — LTE Cat-1 Global, ESP32-S3 moderno, 18650
Visla Tag NB-IoT/Cat-M low-power❌ NO — questo è Cat-1 (più consumo), per NB-IoT scegli T-SIM7080G S3
Tracker + camera trap✅ H802 Standard con camera interface
SMS/Voice gateway❌ NON supportato dal chip SIM7670G
OBD vehicle with Qwiic sensors✅ H802 — 2× Qwiic + STEMMA QT
Solar-powered remote✅ H802 con Solar ADC + BMS

⚠️ Caveat noti

  1. ❌ NO SMS, NO Voice calls sul chip SIM7670G (vs SIM7600 che li ha)
  2. ✅ Modem USB direct → funziona anche su Mac (verificato): enumera come “QualComm Composite” con 4 porte CDC native, nessun driver. Vedi sezione bench sotto.
  3. ⚠️ H707 deep sleep 497 µA — alto vs H802 147 µA. Per battery applications scegli H802.
  4. ⚠️ LilyGO sample code non sempre funziona — review report “talking directly with AT commands worked” (memo feedback_hardware_portal_wrangler_deploy.md analogo: AT diretto è path più robusto)
  5. ⚠️ Cat-1 (10 Mbps DL) consuma più di NB-IoT — per autonomia mesi su LiPo, scegli T-SIM7080G S3 NB-IoT

🧪 Bench Visla — modem AT + fix dati 1NCE (23 lug 2026)

Provata al banco su Mac: SIM7670G-MNGV, firmware V1.9.05, IMEI verificato, GNSS accendibile (AT+CGNSSPWR=1 → AT+CGNSSINFO). Modem sano, risponde a tutti gli AT.

3 modi per parlare al modem

MetodoCosa dà
USB nativo del modem ✅Su Mac enumera “QualComm Composite” (VID 0x05C6) con 4 porte CDC (niente driver!): …013=AT principale (pulito), …015=diag, …017=AT/modem, …019=muta. Il SIM7670G-MNGV è Qualcomm-based.
USB ESP32-S3 + sketch passthrough LilyGOponte software USB↔UART modem (eco sporca, ma va)
Waveshare USB-TTL sui pin UART1 sola porta AT

🔑 Fix dati 1NCE — l’auto-APN che rompe l’attach

Sintomo: AT+CEER = EMM_CAUSE_ESM_FAILURE, AT+CEREG? = 0,3 (denied), pur con ottimo segnale (CSQ 20-30) e SIM +CPIN: READY. Nessun PDP context.

Causa (provata): il SIM7670G ha un auto-APN interno che, all’attach via AT+CFUN=1, riscrive l’APN manuale con internet.telekom (l’APN di Deutsche Telekom, rete madre di 1NCE). Ma 1NCE accetta solo iot.1nce.net → la rete rifiuta il default bearer → ESM failure. Setti iot.1nce.net, ma dopo CFUN=1 torna internet.telekom.

FIX (confermato: PDP context attivo, ping 8.8.8.8 4/4 0% loss, portale 1NCE “Online / 4G”): usare CGATT invece di CFUN —

AT+CGATT=0
AT+CGDCONT=1,"IP","iot.1nce.net"
AT+CGATT=1

Il re-attach via CGATT=1 non triggera l’auto-APN → l’APN 1NCE regge → registrato (CEREG 0,5), IP assegnato, dati OK. Funziona su WindTre (22288) — non era la rete, era solo l’APN. Vale per qualsiasi SIM roaming con APN custom su SIM7670G.

🆚 Family LilyGO modem comparison

BoardTechChip2G fallbackGNSS+TCP simult.Deep sleep
T-A7670E R2Cat-1 + 2GA7670E✅✅tipico mA
T-SIM7670G S3 H802Cat-1 GlobalSIM7670G❌✅147 µA ⭐
T-SIM7080G S3NB-IoT + Cat-MSIM7080G❌✅~µA con AXP2101 fix
T-SIM7070GNB-IoT + Cat-M + 2GSIM7070G✅❌ bugtipico mA

Scelta Visla:

  • Tag battery-powered → T-SIM7080G S3 (NB-IoT B20 Voda IT validato)
  • Vehicular Cat-1 always-on → T-SIM7670G S3 H802 oppure T-A7670E R2
  • Rural con 2G fallback → T-SIM7070G o T-A7670E R2
