Curiosity
LilyGO T-A7670E R2 ($29.61): all-in-one dev board SimCom A7670E Cat-1 + ESP32 + 18650 LiPo holder integrato. Variante regionale Europa/Asia — bande LTE B1/B3/B5/B7/B8/B20 + 2G GSM/GPRS/EDGE 900/1800.
⚠️ NO chip GPS dedicato: la T-A7670E usa solo il GPS interno del modem, che ha problemi noti di interferenza durante TX LTE (memo feedback_gps_dedicated_not_combo.md). Per tracker Visla con GPS affidabile → preferire la variante T-A7670G ($34.57) che ha chip L76K GPS dedicato separato.

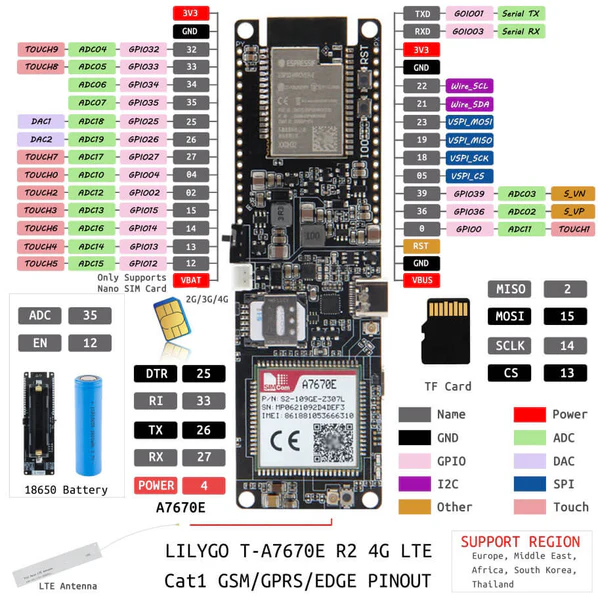

🗺️ Pinout T-A7670E R2
Modem A7670E ↔ ESP32 (Serial1)
| Funzione | ESP32 GPIO |
|---|
| POWER | GPIO 4 (PWR_KEY del modem) |
| TX (ESP32 → Modem RX) | GPIO 26 |
| RX (ESP32 ← Modem TX) | GPIO 27 |
| DTR | GPIO 25 |
| RI | GPIO 33 |
I2C bus
| Funzione | ESP32 GPIO |
|---|
| SDA | 21 (Wire_SDA) |
| SCL | 22 (Wire_SCL) |
SPI (TF Card)
| Funzione | ESP32 GPIO |
|---|
| MISO | 2 |
| MOSI | 15 |
| SCLK | 14 |
| CS (TF) | 13 |
Altri pin esposti per breakout
- ADC: GPIO 32, 33, 34, 35
- Touch: GPIO 4, 13, 14, 15, 27, 33
- DAC: GPIO 25 (DAC2)
- POWER ENABLE: GPIO 4

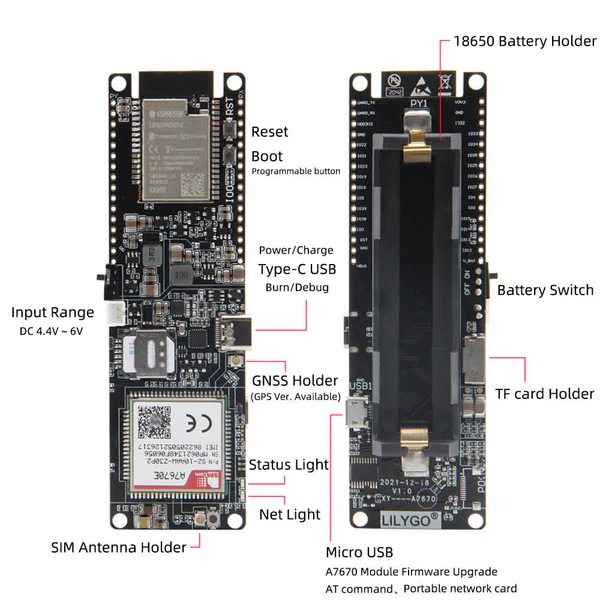

Specs tecniche
| Parametro | Valore |
|---|
| Chip modem | SimCom A7670E (LTE Cat-1 + 2G GSM/GPRS/EDGE) |
| Regione | E = Europa / Asia / Africa |
| GPS dedicato | ❌ NO — solo GPS interno del modem |
| Bands LTE-FDD | B1/B3/B5/B7/B8/B20 |
| Bands 2G | GSM/GPRS/EDGE 900/1800 MHz |
| MCU host | ESP32 (variante WROOM) |
| LiPo holder | 18650 onboard + switch ON/OFF |
| Charging | onboard via USB-C principale |
| USB-C principale | Type-C → ESP32 burn/debug |
| USB micro | A7670 module direct (firmware upgrade, AT command) |
| Slot SIM | Nano-SIM only |
| TF card slot | onboard SPI |
| Antenne | 2 connettori: LTE main (IPEX) + SIM antenna ext |
| Input voltage | DC 4.4V ~ 6V |
| Form factor | ”stick” ~110×30 mm |
| Prezzo | $29.61 |
🧪 Use case Visla
| Scenario | T-A7670E ok? |
|---|
| Visla v2 vehicular tracker | ⚠️ funziona, MA GPS modem mediocre durante TX |
| Visla v2 con GPS dedicato esterno | ✅ aggiungi MAX-M10S Qwiic via I2C |
| Visla v2 only-cellular (no GPS) | ✅ ottimo — risparmio €5 vs G variant |
| Sviluppo Cat-1 quick prototype | ✅ form factor pulito + USB-C dual |
| GPS critical applications | ❌ → vai su T-A7670G con L76K dedicato |
⚠️ Caveat
- ❌ NO GPS dedicato — il modem A7670E ha GNSS interno ma soffre interference durante TX LTE
- ⚠️ Solo Nano-SIM (no micro/full-size)
- ⚠️ Switch BAT fisico: ON quando colleghi 18650 (memo
feedback_battery_switch_off.md)
- ⚠️ USB micro non enumera su Mac (SimCom Qualcomm driver Windows-only) — usare ESP32 passthrough firmware o USB-C
- ⚠️ 18650 deve essere protected (PCB BMS) per evitare overdischarge
🆚 Vs T-A7670G
| Aspetto | T-A7670E | T-A7670G ⭐ |
|---|
| Region | EU/Asia/Africa | Global |
| Modem chip | A7670E | A7670G |
| GPS dedicato | ❌ no | ✅ L76K separato |
| Antenna GPS | inclusa modem | IPEX dedicato ⭐ |
| Prezzo | $29.61 ⭐ economico | $34.57 |
| Per Visla v2 tracker GPS critico | no | ✅ |
