🔬 Teardown hardware — SeeWorld (Shenzhen)

SeeWorld W18L

Asset tracker 4G · batteria 10000 mAh · IP67 · GPS/BDS + Wi-Fi positioning · sensori temp/umidità/luce
🎯 Single-chip EG915U-OpenCPU 📶 Wi-Fi positioning via modem 🔋 10000 mAh switching charger ⚠️ SWD esposto

🎯 Hardware identificato (teardown microscopio)

FunzioneComponenteNote
Modem + cervello Quectel EG915U-EC → P/N EG915UECAC-N05-SNNSA — Cat-1 bis UNISOC, QuecOpen (app on-chip), BT 4.2, Wi-Fi scan, dual-SIM. SNNSA = no GNSS integrato.
Architettura Single-chip EG915U-OpenCPU Nessun MCU esterno: firmware app gira dentro l'EG915U (QuecOpen). Solo IC di supporto attorno.
GNSS / GPS Modulo schermato (unmarked) Scatola metallica separata con UART TXD/RXD. Ricevitore GPS/BDS non identificabile (nessun P/N esposto).
Wi-Fi positioning ✅ via EG915U Wi-Fi Scan Antenna WIFI dedicata sul PCB → il "Wi-Fi positioning" delle specs = scan AP dell'EG915U (AT+QWIFISCAN), stessa tecnica testata da Visla al banco.
Charger LPS LP4034 (QFN) + induttore 18µH Charger switching cinese oscuro (non nei DB) per la batteria 10000mAh.
Batteria 10000 mAh Li-Po Autonomia lunga (asset/cold-chain). Tracker "big battery", non un Tag µA.
Sensori Temperatura · Luce (+ umidità) Test point TEMP; allarme foto-sensibile (light-sensitive) nelle specs.
Antenne u.FL esterne (ANT/GND) + WIFI dedicata Connettori RF u.FL con rete di adattamento; feed Wi-Fi separato.
Interfacce USB (VBUS/DM/DP) · pulsante SOS · LED USB per carica/dati, pulsante tattile, LED di stato.
Debug ⚠️ SWD/SWK esposti Pad SWDIO+SWCLK sul PCB → firmware EG915U potenzialmente dumpabile/riscrivibile (come il Lansitec).

💡 Cosa impariamo (rilevanza per Visla)

🎯 Single-chip EG915U-OpenCPU
Il W18L NON ha un MCU separato: usa l'OpenCPU dell'EG915U come cervello + modem in un chip. È esattamente l'approccio single-chip che Visla valuta per il v2 — un concorrente commerciale lo usa già in produzione.
📶 Wi-Fi positioning "gratis" dal modem
Il "Wi-Fi positioning" del W18L è il Wi-Fi Scan dell'EG915U (antenna WIFI dedicata sul PCB) — la stessa feature che Visla ha testato su A7670E/EG800Q (posizione ±20m senza GPS). Backup indoor a costo zero di BOM.
💰 BOM low-cost cinese
Charger "LPS LP4034" oscuro (non nei database), GNSS in scatola liscia unmarked, IC di supporto criptici. Approccio cost-optimized tipico Seeworld — pochi €/pezzo di power/support.
⚠️ SWD esposto
I pad SWD/SWK sono accessibili sul PCB → il firmware dell'EG915U è potenzialmente estraibile e analizzabile (reverse-engineering possibile, come già fatto su G11L SE / S21L).

📸 Foto PCB al microscopio

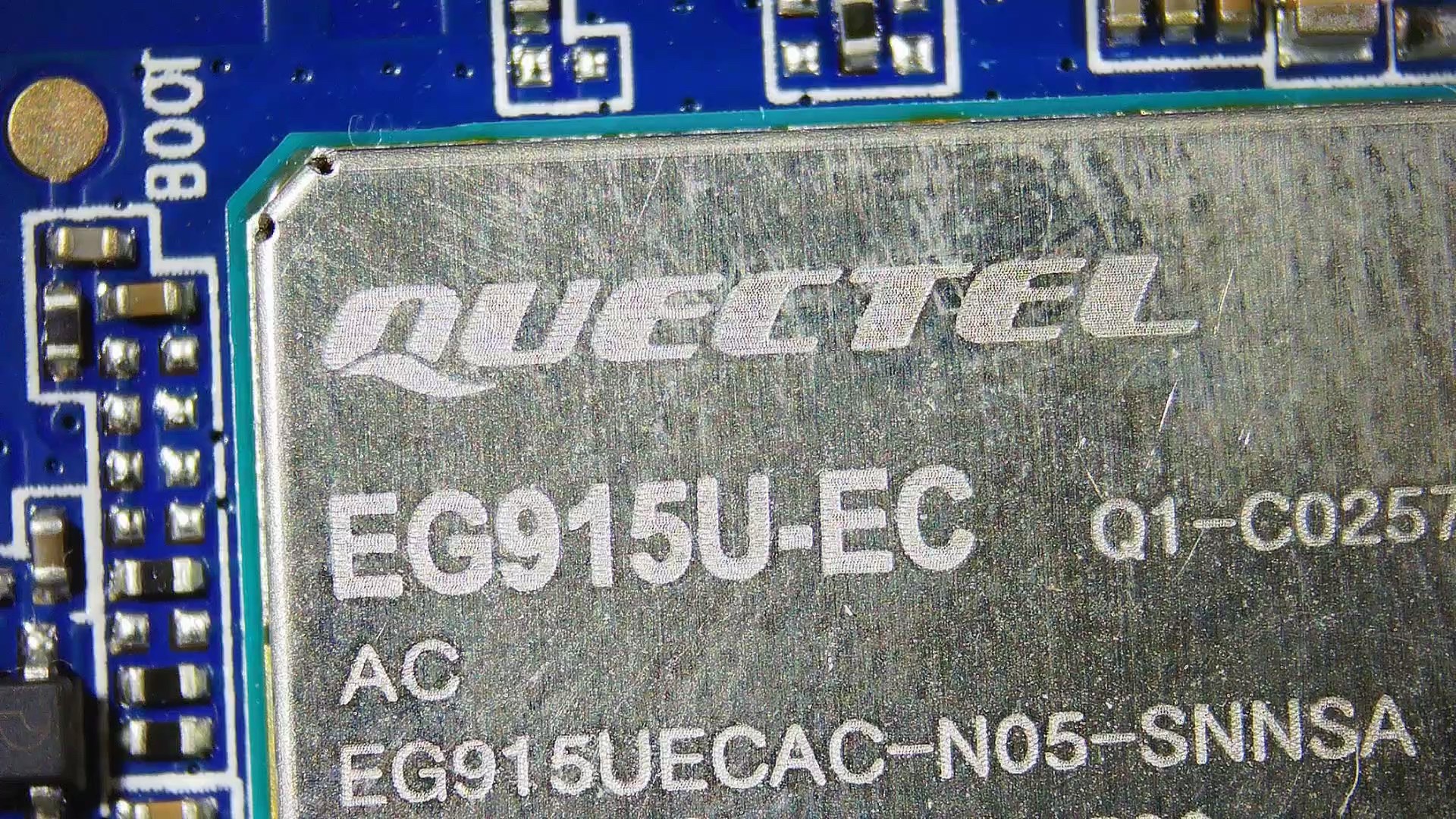

Quectel EG915U-EC (P/N EG915UECAC-N05-SNNSA) — modem Cat-1 bis + cervello OpenCPU. Marking Q1-C0257. Variante SNNSA = no GNSS integrato.
Quectel EG915U-EC (P/N EG915UECAC-N05-SNNSA) — modem Cat-1 bis + cervello OpenCPU. Marking Q1-C0257. Variante SNNSA = no GNSS integrato.

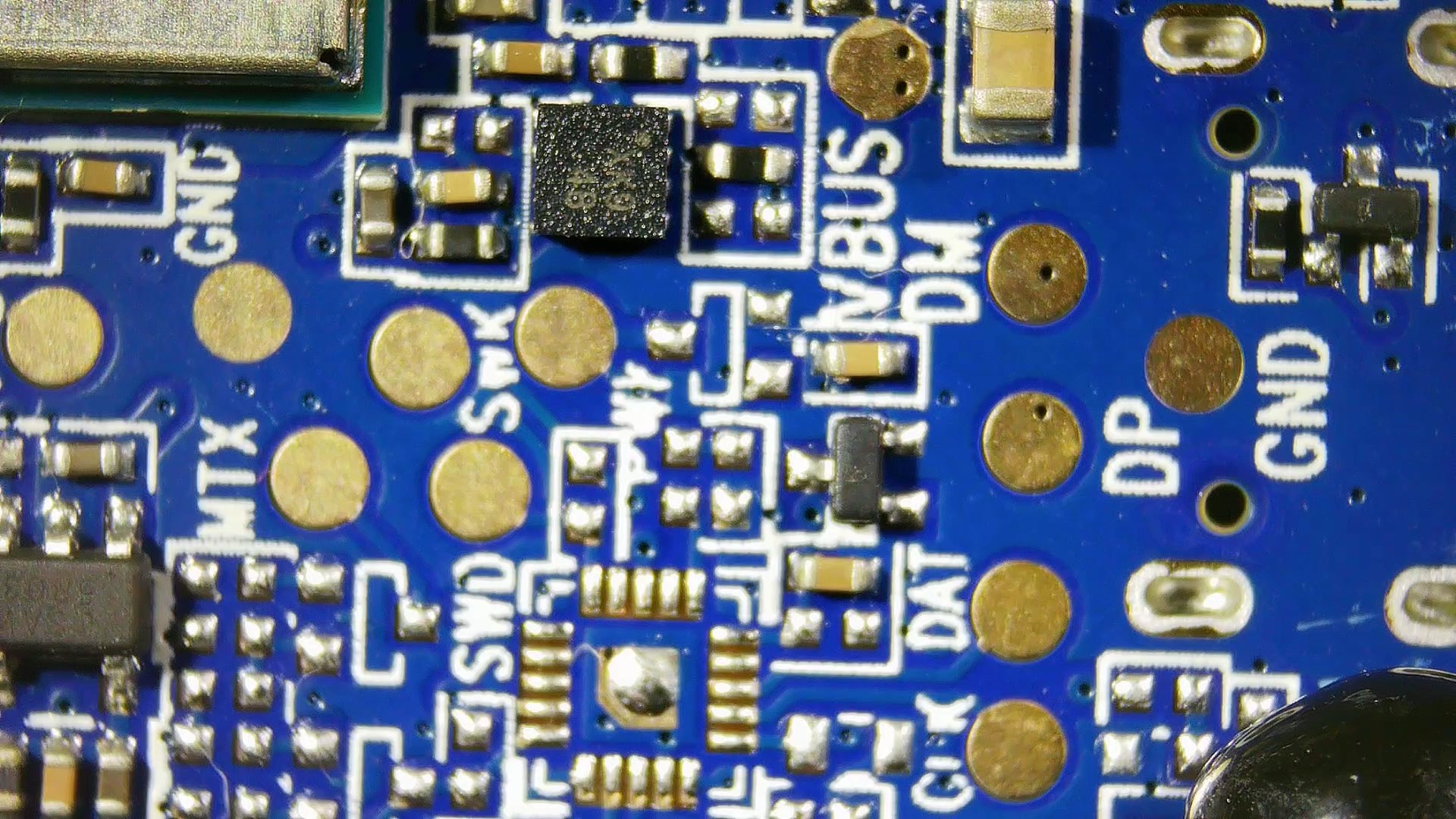

Silk rivelatore: pad SWD / SWK (SWDIO+SWCLK, debug ARM esposto), MTX (modem TX), VBUS/DM/DP (USB). Il debug serve a flashare l'OpenCPU dell'EG915U.
Silk rivelatore: pad SWD / SWK (SWDIO+SWCLK, debug ARM esposto), MTX (modem TX), VBUS/DM/DP (USB). Il debug serve a flashare l'OpenCPU dell'EG915U.

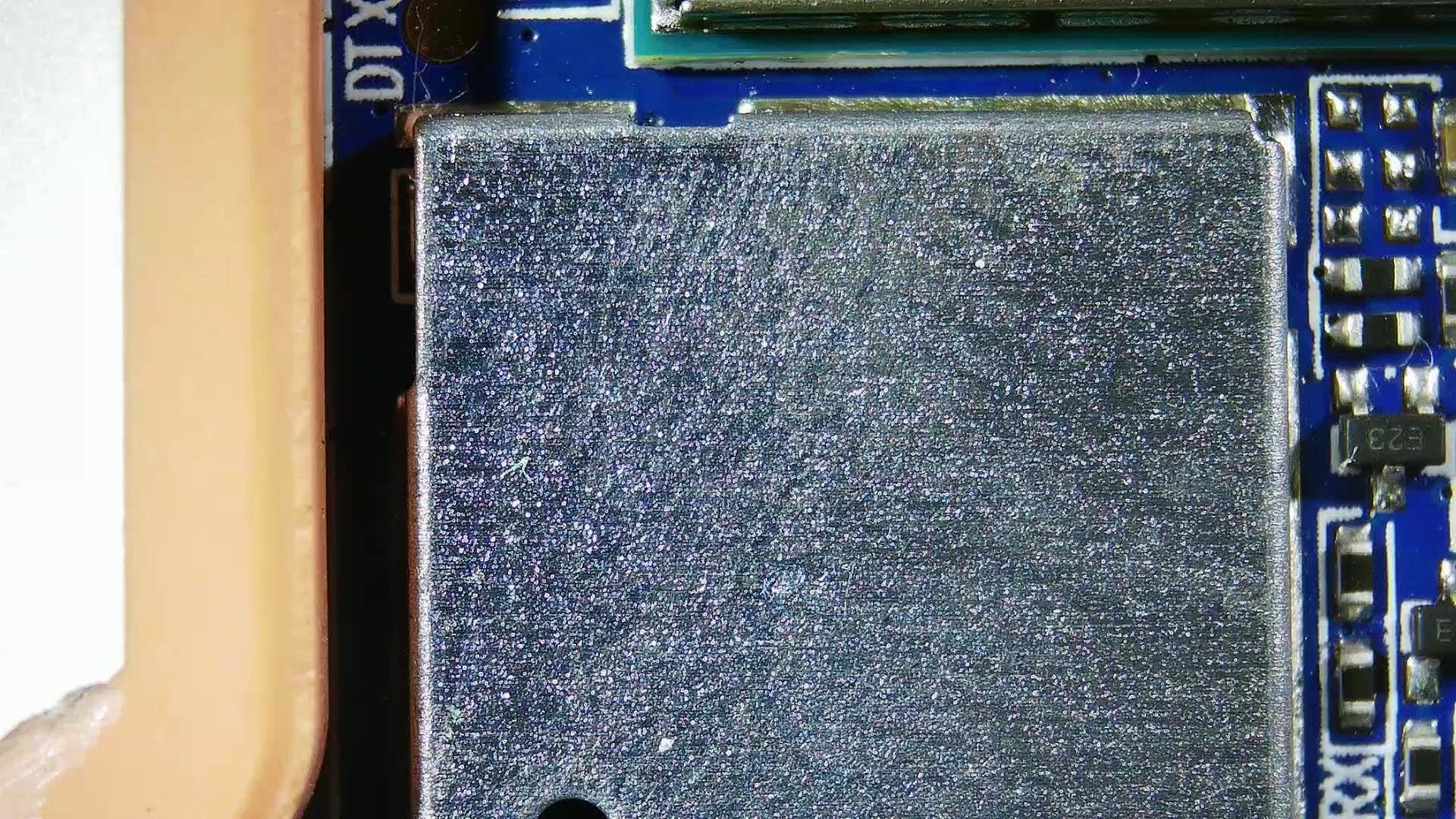

Modulo GNSS schermato (scatola metallica liscia, senza P/N) con UART TXD/RXD accanto. Ricevitore GPS/BDS separato, non identificabile dall'esterno.
Modulo GNSS schermato (scatola metallica liscia, senza P/N) con UART TXD/RXD accanto. Ricevitore GPS/BDS separato, non identificabile dall'esterno.

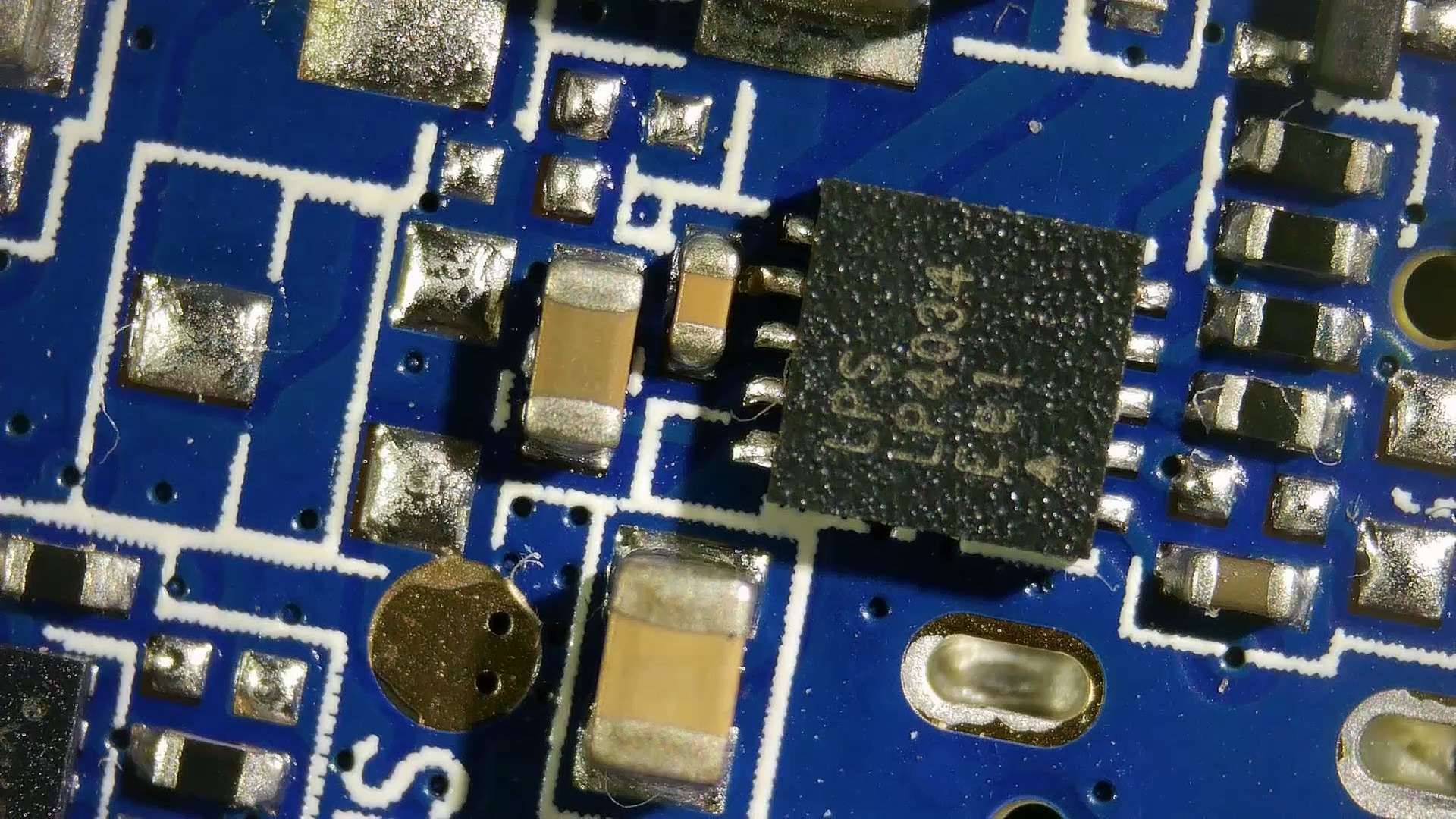

Charger switching "LPS LP4034" (QFN) — IC cinese oscuro, non nei database standard. Pilota la carica della batteria 10000mAh.
Charger switching "LPS LP4034" (QFN) — IC cinese oscuro, non nei database standard. Pilota la carica della batteria 10000mAh.

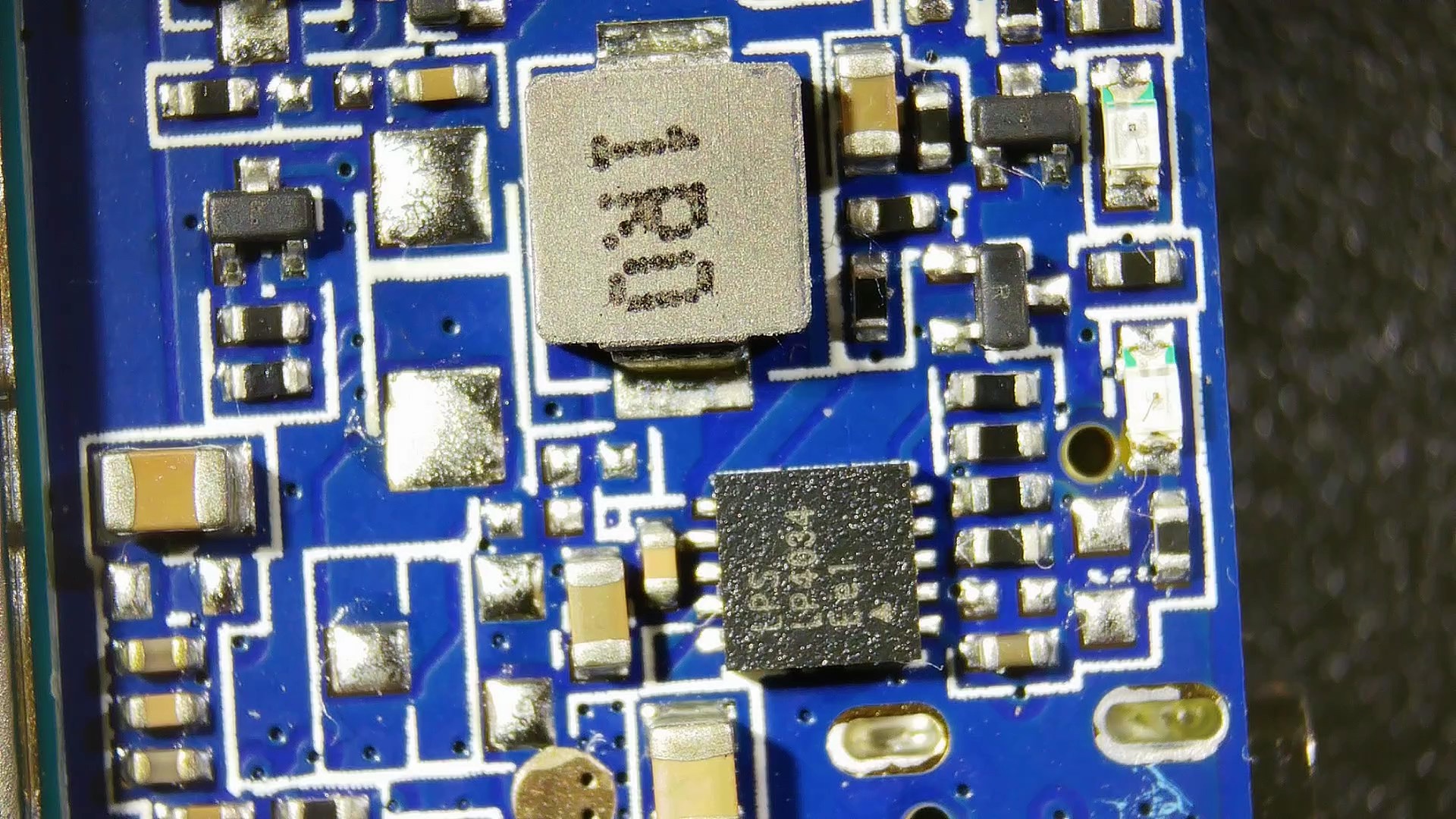

Sezione alimentazione: induttore di potenza schermato 18µH (marking "180") + il QFN LP4034 + LED di stato → regolatore switching per il pacco 10000mAh.
Sezione alimentazione: induttore di potenza schermato 18µH (marking "180") + il QFN LP4034 + LED di stato → regolatore switching per il pacco 10000mAh.

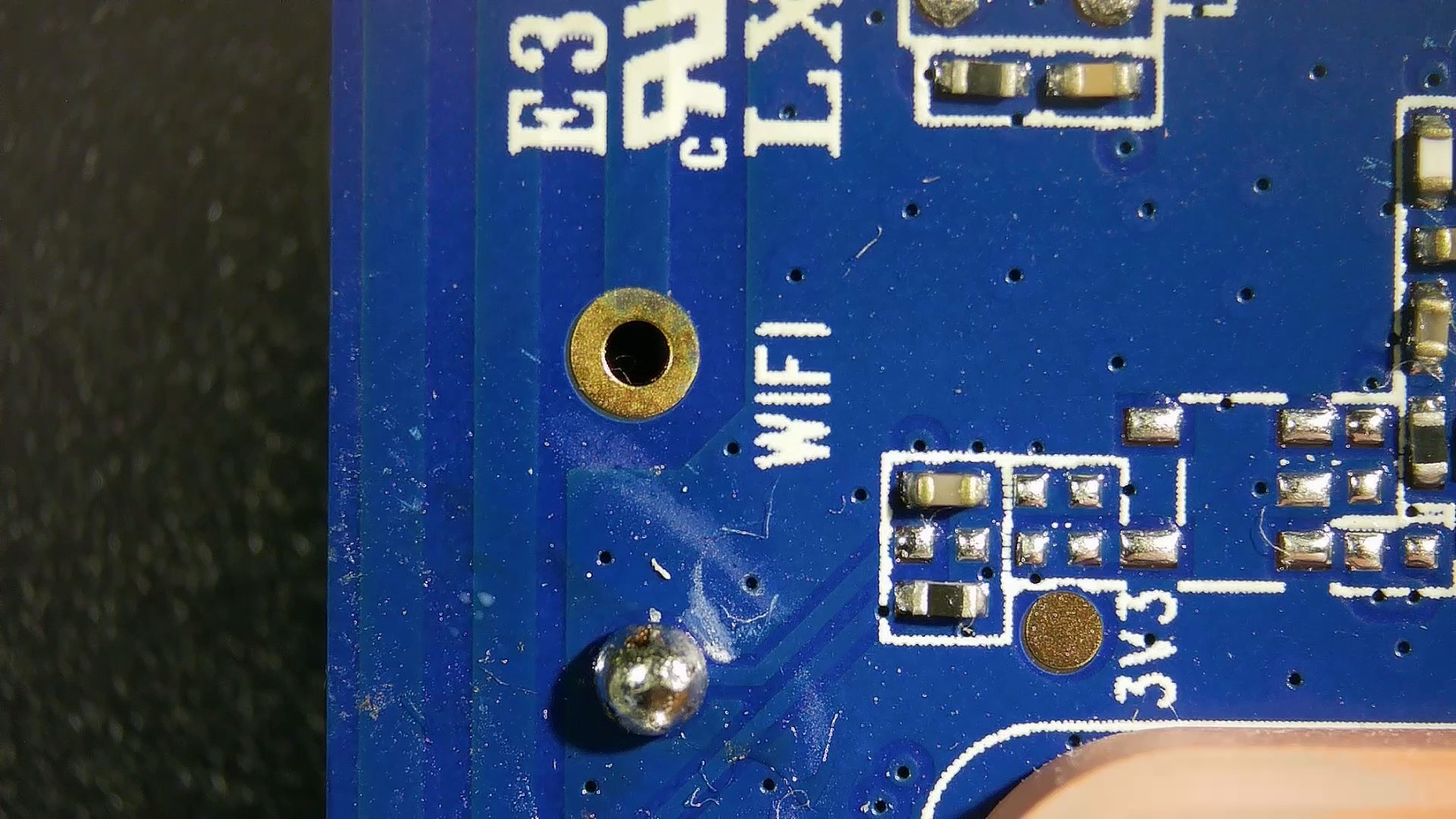

Silk "WIFI" su punto antenna dedicato + rail 3V3 + rete di adattamento → antenna Wi-Fi dedicata: il W18L usa il Wi-Fi Scan dell'EG915U per il "Wi-Fi positioning".
Silk "WIFI" su punto antenna dedicato + rail 3V3 + rete di adattamento → antenna Wi-Fi dedicata: il W18L usa il Wi-Fi Scan dell'EG915U per il "Wi-Fi positioning".

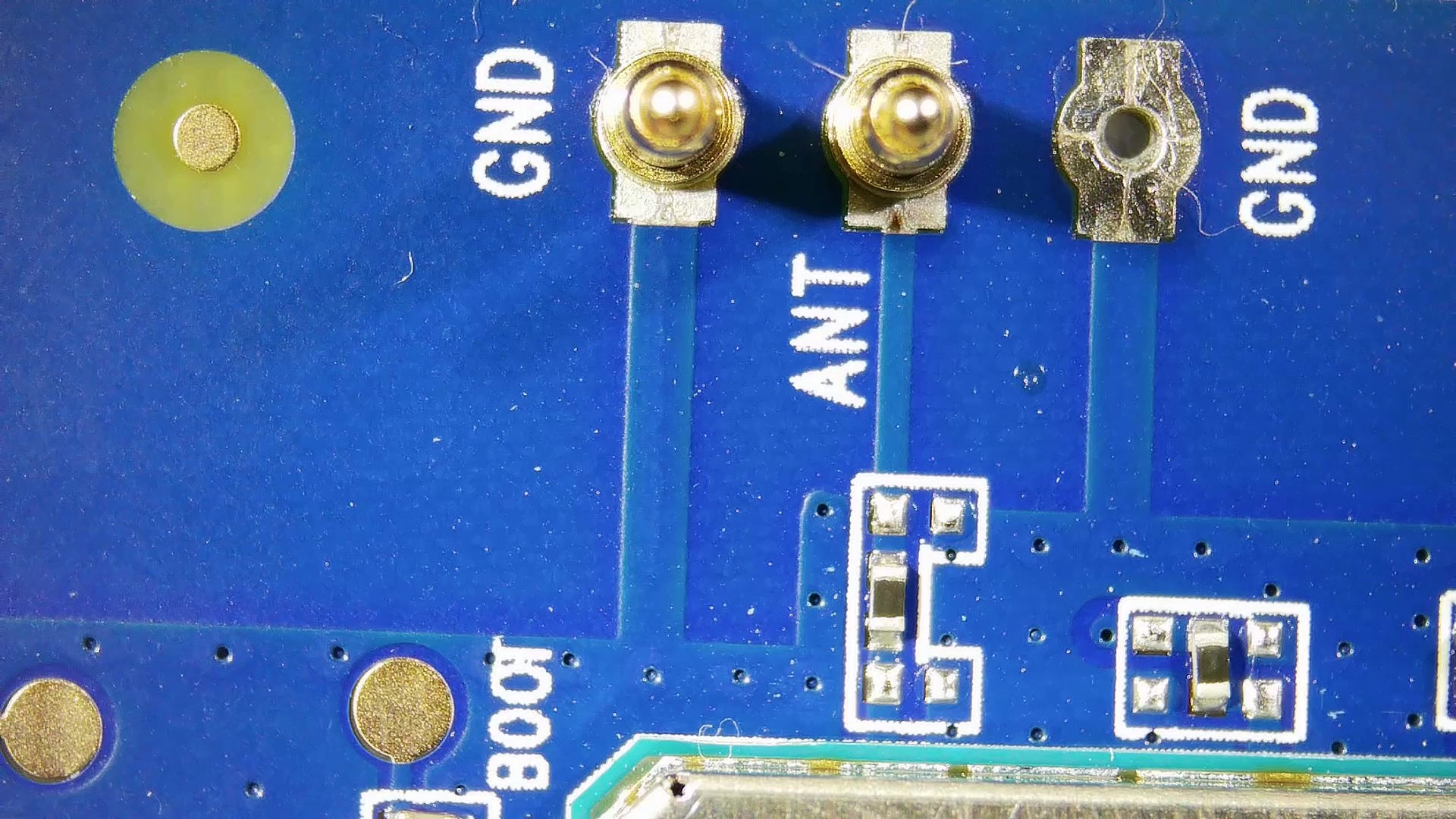

Connettori RF u.FL/IPEX (silk ANT + GND) con rete di adattamento — antenne esterne (LTE/GNSS).
Connettori RF u.FL/IPEX (silk ANT + GND) con rete di adattamento — antenne esterne (LTE/GNSS).

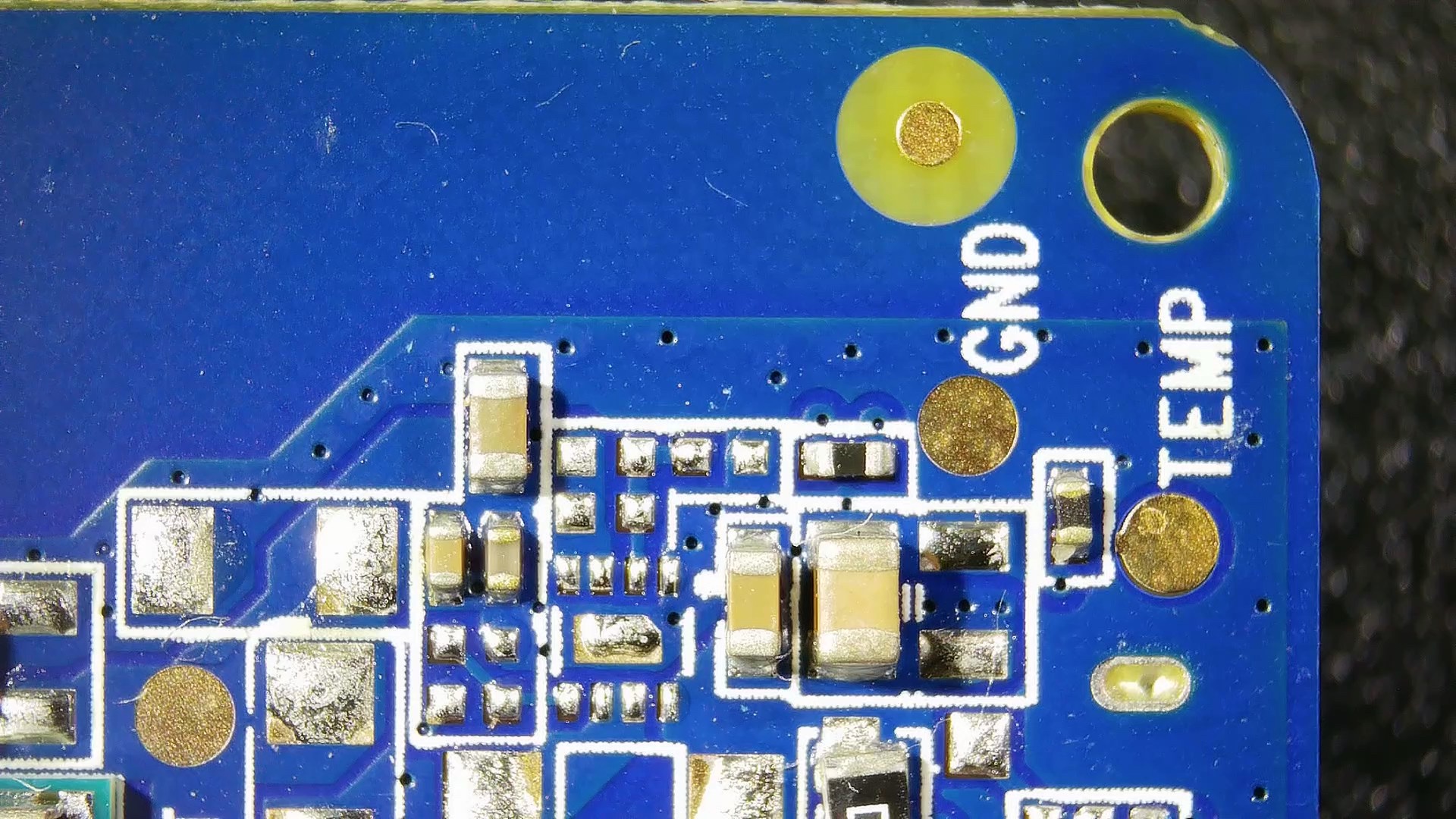

Angolo PCB con test point GND e TEMP → conferma il sensore di temperatura (il W18L ha allarmi temp/umidità/luce).
Angolo PCB con test point GND e TEMP → conferma il sensore di temperatura (il W18L ha allarmi temp/umidità/luce).

⚖️ Verdetto vs approccio Visla

Il W18L è un tracker asset "big battery" costruito attorno a un single-chip Quectel EG915U (OpenCPU): modem + app in un chip, GNSS schermato separato, charger cinese economico, e Wi-Fi positioning gratuito dal Wi-Fi scan del modem. Conferma dal mercato due scelte che Visla sta valutando: (1) il single-chip modem-OpenCPU per il v2, e (2) il Wi-Fi Scan del modem come posizionamento indoor di riserva. Debolezze: SWD esposto (firmware estraibile) e IC di power oscuri (LP4034 non tracciabile). Rimane aperto: identificare il modulo GNSS (scatola liscia) via etichetta o comandi AT.
