EG915U-EU

Curiosity

Alternativa premium a SimCom A7670E: LTE Cat-1 bis + GSM/GPRS, con feature enterprise — QuecOpen® (programmabile → single-chip), Bluetooth 4.2 LE+BR/EDR (opzionale), Wi-Fi Scan (opzionale) per geolocation indoor senza GPS, Dual (U)SIM + eSIM, audio/VoLTE, 3× UART. NO GNSS onboard (serve chip esterno).

⚠️ Correzione dati (12/07): il datasheet V1.8 dà idle 12.5 mA @ PF=64 (USB off), NON 1.6 mA — quest’ultimo è il LTE Sleep (PF=128). Quindi l’idle è simile all’A7670E, non “7× meglio” (errore precedente corretto). E BT/Wi-Fi sono opzionali: la SKU AC (C7471302) sulla scheda JLC non li dichiara → da confermare con Quectel.

Specs tecniche

🆚 Confronto vs SimCom A7670E (per Visla)

🏆 Risultati banco Visla (16/07/2026) — testato

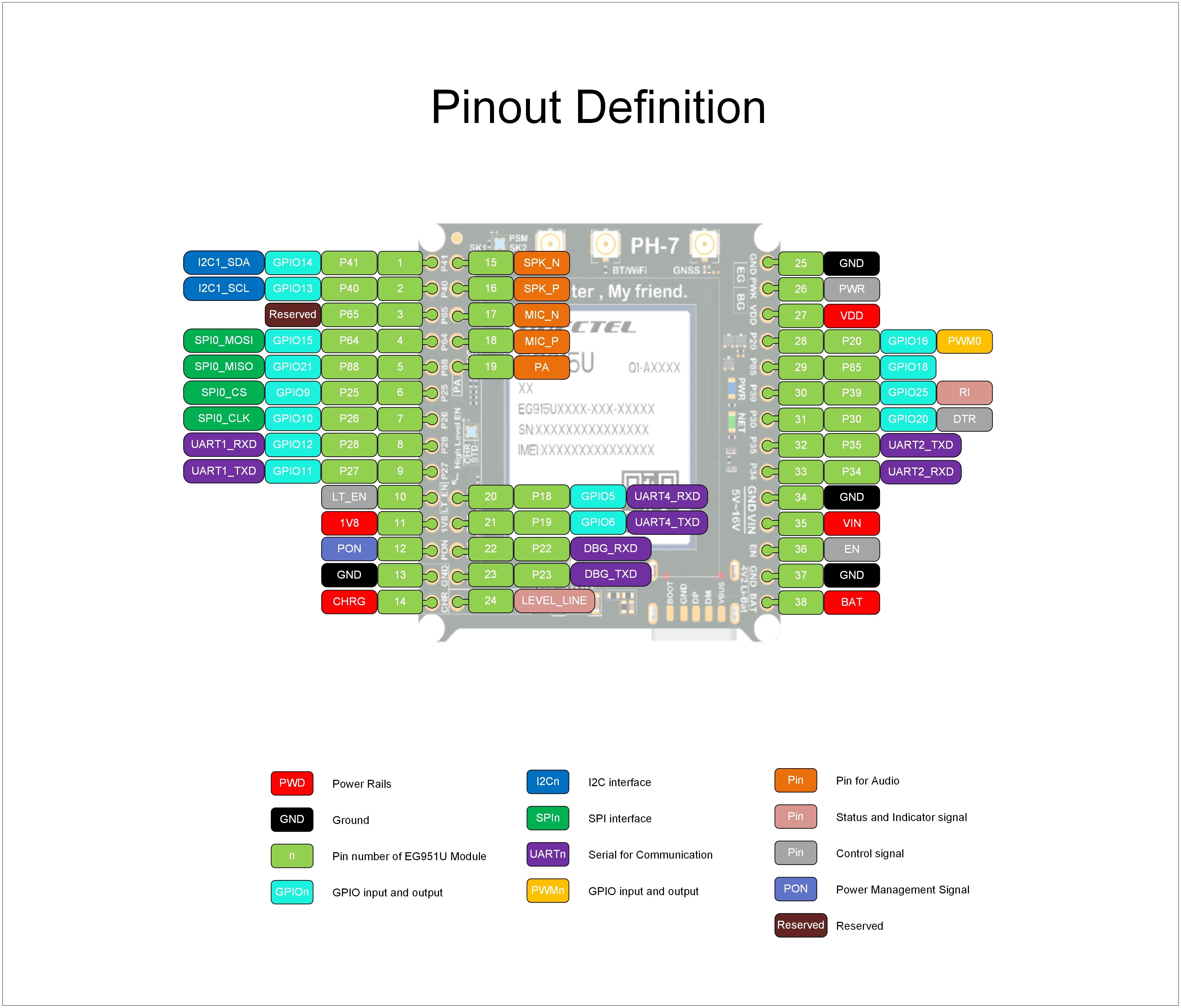

Core board PH-7 (38 pin, AliExpress ~€32 — la stessa carrier ospita anche BG95-M3 / EG912U-GL / EG916Q-GL), alimentata e collegata solo via USB-C, SIM 1NCE.

⭐ UART AT trovata (bench 22/07/2026): p35 = TXD, p43 = RXD, 115200 8N1. Corregge il “quale UART è la MAIN AT è ignoto” più sotto: è p35/p43 (le altre coppie tacciono a tutti i baud). Alimentata VBAT diretto @3.8V dal DPS (idle ~11 mA, coerente UNISOC). Quindi la board si pilota sia via USB-C+libusb sia via Waveshare su p35/p43 — utile quando serve il DPS per misurare i consumi (che l’USB-C in parallelo falserebbe).

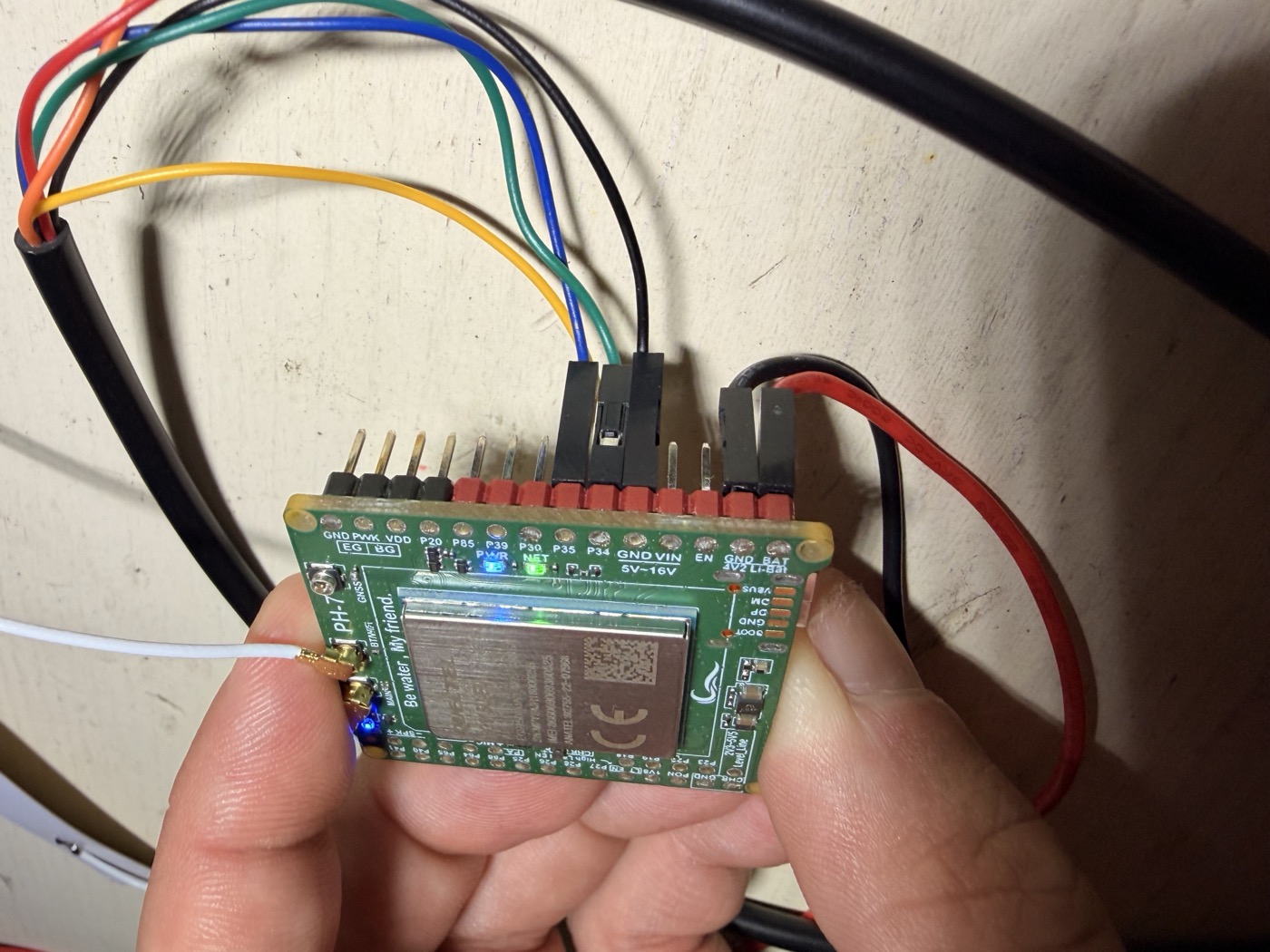

↑ Config banco funzionante (rif. futuro): VBAT 3.8V su GND/BAT (rosso/nero in basso), UART p35=TXD / p43=RXD alla Waveshare 3.3V, antenna u.FL 2.4 GHz collegata.

❌ PSM — bench 22/07/2026: NON entra, ed è colpa del CHIP (test decisivo). AT+CPSMS=1,,,"00100001","00000001" accettato, ma la corrente resta piatta a ~11 mA, nessun crollo a µA — testato su Vodafone IT E su WindTre forzato (AT+COPS=1,2,"22288", CSQ 31). Il test WindTre è dirimente: sullo stesso identico operatore l’EG800Q Qualcomm crollava a µA, questo EG915U UNISOC no → rimossa la variabile operatore, la differenza è il silicio/firmware UNISOC UIS8910. La fw non espone neanche il timer negoziato: AT+CEREG=4→CME ERROR: 53, AT+QPSMS?→CME ERROR: 58. Idle UNISOC ~11 mA vs Qualcomm 4.3 mA (~2.5×, coerente col fratello EG800K). (Residuo: DTR Waveshare potrebbe tenerlo sveglio — ma l’EG800Q scendeva con la stessa Waveshare attaccata.) → Verdetto low-power Cat-1 bis: EG800Q Qualcomm >> EG915U UNISOC. Wi-Fi scan ri-confermato via UART: 5 AP (BSSID+RSSI+canale, AT+QWIFISCAN) → posizione senza GPS ok su entrambi.

Identità reale (sempre verificata con ATI, mai fidarsi dell’annuncio):

ATI       →  Quectel EG915U · Revision: EG915UEUABR03A01M08     ← variante EU confermata
AT+QGMR   →  EG915UEUABR03A01M08_01.213.01.213
AT+CGSN   →  866069069360525
AT+CPIN?  →  +CPIN: READY
AT+CSQ    →  27,99                                              ← segnale ottimo
AT+COPS?  →  "vodafone IT",7                                    ← 7 = LTE, registrato al primo colpo

Dalla porta di trace USB è emerso anche il build del firmware: Jul 17 2024 18:09:33, %1.5 RLS W24.14.3, filesystem SFFS, e tracce pmu: psm magic.

⭐ Scoperta riusabile: AT via libusb, senza un filo (vale per tutti i Quectel su Mac)

macOS non crea nessun /dev/cu.* per questi moduli: le porte AT sono interfacce USB vendor-specific (classe 255), che Apple non aggancia (su Linux le prende option/qcserial). macOS aggancia solo la CDC ECM → compare una scheda di rete (en2/en3), non una seriale.

Ma proprio perché nessun kernel driver le occupa, si rivendicano con libusb → niente Waveshare, niente saldature, niente UART:

intf 0-1  → CDC ECM (rete)             ← AppleUserECM
intf 2    → 0x84 IN / 0x02 OUT / 0x83  ← ✅ PORTA AT
intf 5-6  → trace/DIAG                 ← log interni del firmware in chiaro
intf 7, 8 → ✅ altre 2 PORTE AT

import usb.core, usb.util
d = usb.core.find(idVendor=0x2c7c)              # 0x2c7c = Quectel (si presenta come "Android")
i = d.get_active_configuration()[(2, 0)]        # intf 2 = porta AT
out = next(e for e in i if not e.bEndpointAddress & 0x80)
inp = next(e for e in i if e.bEndpointAddress & 0x80 and e.bmAttributes & 3 == 2)
usb.util.claim_interface(d, 2)
out.write(b"ATI\r\n"); print(inp.read(4096).tobytes().decode())

Script pronto: test-moduli/quectel-usb-at/qat.py. Il cablaggio UART non serve (ed è pure ambiguo: la board espone UART1/UART2/UART4/DBG e non è documentato quale sia la MAIN AT).

Esito funzioni

🚨 La lezione vera: era l’antenna, non la feature

Sequenza reale del banco — stesso modulo, stessi comandi, tre esiti:

⚠️ Questo invalida (probabilmente) i verdetti Wi-Fi di A7682E e A7672E: erano 0-1 AP @ −90 e 1 AP @ −93 — la stessa identica firma del “senza antenna” qui. Su entrambi era stato concluso “il comando c’è ma non funziona”: conclusione da rifare al banco con l’antenna 2.4 GHz collegata. Tre moduli di tre vendor diversi con la stessa firma non erano tre feature rotte: era un errore di banco ripetuto.

✅ Confermato invece il gotcha cross-vendor: BT e Wi-Fi Scan non si usano insieme — identico su A7672E (SimCom) e qui (Quectel). Lì 0 AP, qui ERROR.

🔥 QuecPython: la risposta al muro SimCom

L’EG915U è supportato da QuecPython, e a differenza dell’Open-SDK SimCom il firmware è pubblico e scaricabile senza FAE né acquisto ufficiale (python.quectel.com) — SimCom ci ha invece negato FW/SDK per i moduli di canale cinese (vedi A7672E). Tool: QPYcom.

✅ La via di ritorno ESISTE ed è ufficiale (≠ A7672E). Doc QuecPython:

“Standard AT firmware or QuecOpen firmware is usually downloaded into a module when the module leaves the factory. If you want to develop the module based on QuecPython, you need to manually re-download the dedicated QuecPython firmware into it. This process applies in reverse — to switch back from QuecPython OCPU_QPY firmware to standard AT firmware.”

Firmware di questo banco: EG915UEUABR03A01M08 = AT di serie. Il QuecPython ha il suffisso _OCPU_QPY (sul forum, stessa board PH-7: EG915UEUABR03A20M08_OCPU_QPY).

✅ Firmware scaricato — i link sono pubblici, nessun login

Il portale è JS, ma l’elenco arriva da un endpoint WordPress interrogabile direttamente (admin-ajax.php, action get_download_list) e i file sono upload pubblici:

curl -s "https://developer.quectel.com/en/wp-admin/admin-ajax.php" \
  -H "X-Requested-With: XMLHttpRequest" \
  --data-urlencode "action=get_download_list" --data-urlencode "keywords=EG915U" \
  --data-urlencode "page=1" --data-urlencode "page_num=40"

→ QPY_OCPU_V0006_EG915U_**EUAB**_FW.zip (22 MB) = la nostra variante. ⚠️ Solo i QPY_OCPU_* sono pubblici: il firmware AT di serie NON è scaricabile.

Contenuto (chipset Unisoc UIS8915DM, fw_name: UIX8910_MODEM):

⚠️ La conversione AT → QPY richiede il merge.pac (serve l’AP build 8915DM_cat1_**open**) → tocca RF/PS e NV, e per giunta la PS è NoVolte. Stessa categoria di rischio dell’rf.bin A7672E.

⭐ AT+QDOWNLOAD: si entra in download mode senza ponticelli

Trovato con lo stesso metodo delle porte USB — guardare il codice d’errore:

AT+QFASTBOOT=?  →  +CME ERROR: 58    ← non esiste
AT+QDLMODE=?    →  +CME ERROR: 58    ← non esiste
AT+QDOWNLOAD=?  →  +CME ERROR: 4     ← ESISTE (rifiuta solo la forma "=?")

CME 58 = comando inesistente · CME 4 = comando esistente, sintassi non supportata.

Eseguendo AT+QDOWNLOAD il modulo si ri-enumera come 0525:a4a7 (CDC-ACM gadget, intf 0 classe 2 + intf 1 classe 10), muto agli AT. Il pad BOOT sulla PH-7 non è servito (e da solo non basta: viene letto solo all’accensione).

✅ La download mode NON è persistente: staccando/riattaccando l’USB-C il modulo torna da solo in AT, integro — ATI, IMEI e registrazione LTE identici a prima. Verificato al banco: nessun byte scritto in flash.

🚫 spd_dump NON funziona qui (errore da non ripetere)

Ipotesi iniziale: “è Unisoc → spd_dump legge la flash → backup → flash sicuro”. Sbagliata.

spd_dump è per i telefoni Spreadtrum (SC6531, Tiger T310) e cerca 1782:4d00; la piattaforma qui è UIX8910 modem, che usa un downloader diverso. Provato: compilato per macOS (anche in modalità --tty), FDL estratti dal .pac con unpac (fdl1 base 0x8000c0, fdl2 0x810000) → send: unknown message / ver expected; handshake SPRD (0x7e) muto a 6 baud rate diversi.

→ Il backup della flash NON è possibile con tooling open-source. Il tool giusto è QPYcom (Windows → Wine/UTM), che però scrive e basta.

🎯 Verdetto: NON flashare questo modulo

Il flash AT→QPY tocca RF/NV senza rete di sicurezza. Rischieresti un modulo perfettamente funzionante per una prova. Meglio ordinare un modulo sacrificabile in più e flashare quello — stessa conclusione dell’A7672E.

Per Visla resta comunque il punto strategico: QuecPython è pubblico (SimCom ci ha negato l’SDK), quindi la strada single-chip Quectel è aperta — serve solo l’hardware giusto su cui provarla.

🧪 Note dal bench Visla

• ✅ Datasheet V1.1 letto 31/05/2026 — feature set verificate
• ✅ Quectel ha documentazione tipicamente migliore di SimCom (AT command reference più chiari, hardware design guide più dettagliato)
• ✅ Supporto enterprise EU: Quectel ha uffici Italia/Germania, supporto più reattivo
• ⚠️ NO GNSS = aggiungere ~$6-10 BOM per chip GPS dedicato
• ⚠️ Comandi AT diversi: codice scritto per A7670E richiede adattamento (sintassi diversa per PSM, GNSS comandi, audio, ecc.)
• ⚠️ 2 antenne richieste (main + WiFi/BT) — più ingombro PCB vs SimCom 1 antenna

🎯 Use case Visla raccomandati

Visla v2 STANDARD asset tracker

→ A7670E-LASE rimane: GPS integrato + più economico + già testato

Visla v2 AUTO single-chip (always-on)

→ EG915U-EU candidato: QuecOpen (single-chip) + BT opz. + WiFi-scan indoor + dual-SIM

• Un chip invece di A7670E+MCU (risparmio ~$1-3 + PCB più piccolo)
• Geolocation indoor via Wi-Fi dove il GPS fallisce
• ⚠️ Idle 12.5 mA = come A7670E (NON 7× meglio, errore corretto) → non è un vantaggio consumo
• ⚠️ BT opzionale (verifica SKU) e BLE “di servizio” (non Nordic/Channel Sounding) → per BLE serio serve comunque il Nordic
• Per il Tag µA resta fuori: 12.5 mA idle troppo alto

Visla v2 AUTO Fleet rural

→ EG915U-EU vince: 2G fallback built-in + dual SIM failover + BT diagnostica

• Dual SIM = operator failover automatico (Iliad principale, Vodafone backup)
• BT = OBD-II diagnostico bluetooth se serve future

⚠️ Gotchas

• Naming Quectel convoluto: EG915U-EUAC-N05-SNNSA → ogni suffix significa feature/cert specifico
• Bluetooth e Wi-Fi sono opzionali: verifica che la variant AC abbia entrambi attivi (non sempre)
• Gerarchia consumi datasheet: Power off 32 µA · Sleep 1.6 mA (PF=128) · Idle 12.5 mA (PF=64). NON confondere sleep (1.6 mA) con idle (12.5 mA) — errore ricorrente. PSM reale non documentato chiaramente → testare al bench
• 2G fallback “wide” copertura ma 2G in EU in dismissione (Vodafone IT EOL 2025-2027)
• Codice AT scritto per A7670E NON portabile direttamente, richiede driver Quectel-specific
• Antenna count = 2 (LTE + WiFi/BT) — se non usi BT/WiFi puoi terminare con 50Ω dummy
• LGA package = no manual rework facile (vs LCC del SimCom)
• VoLTE richiede SIM con piano voce (non tutte le SIM IoT supportano)
