🛠️ R&D Visla — primo prototipo R&D 2024-2025

Visla GPS Board Prototype 1

PCB viola PR9676190_V1.1 · carrier board modulare 7 slot · ESP32 + A7670E + MAX-M10S + MPU-6500 + RXB6
📂 Folder GitHub →
✅ Funzionante 📸 3 PCB + 13 component photos 🔧 7 slot moduli plug-in 📡 RXB6 433MHz working

🏷️ Identificativi board

Nome
GPS Board PROTOTYPE 1
ID PCB silkscreen
PR9676190_V1.1_295512
Colore solder mask
🟪 Viola
Dimensioni
~10 × 7 cm
Design year
2024 (ESP8266 originale, ESP32 bypass attuale)
Status
✅ Funzionante in bench Visla

📸 Foto PCB principali (3)

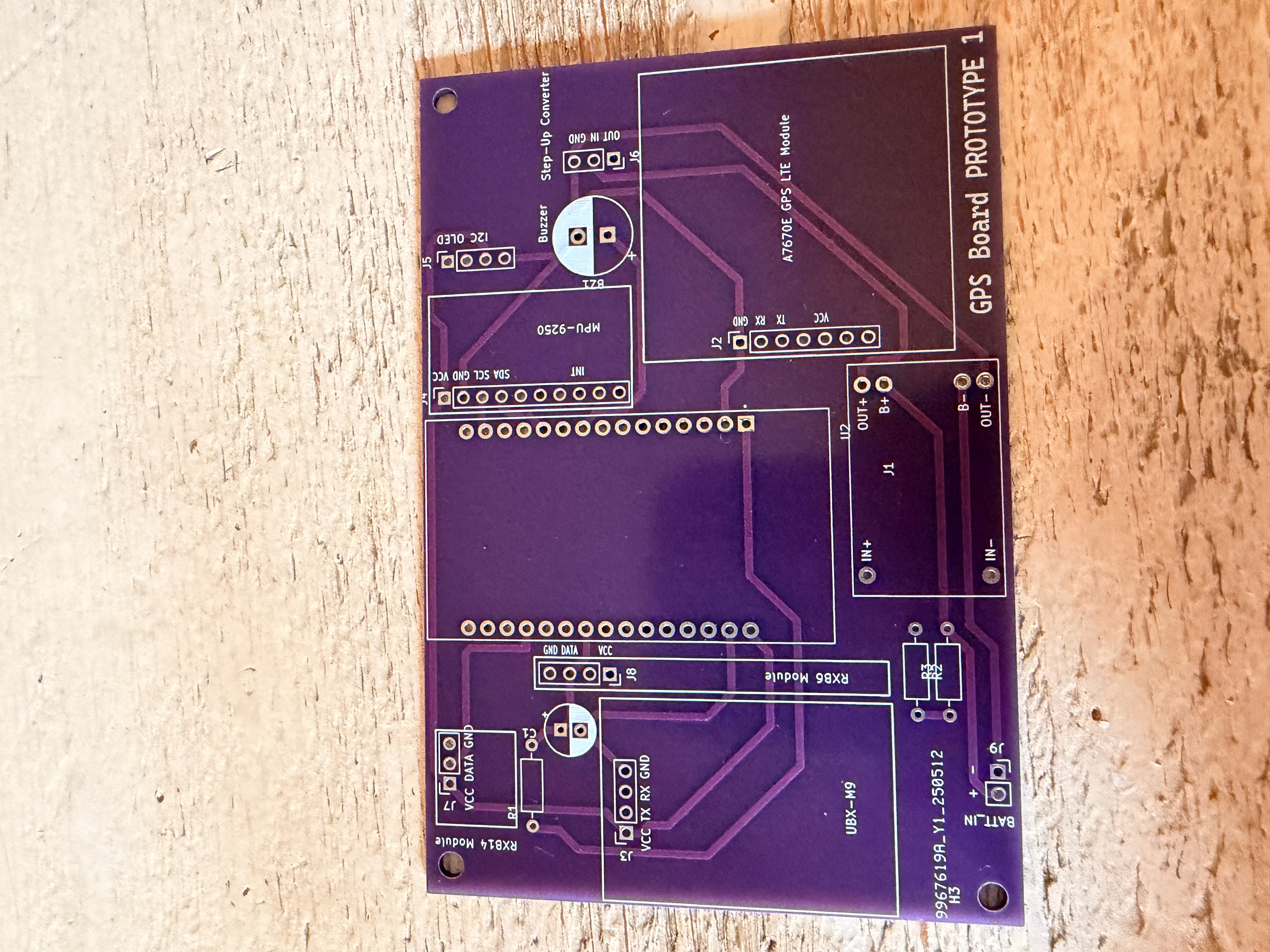

PCB nuda viola (PR9676190_V1.1_295512), ~10×7cm, design originale 2024 con slot per ESP8266 + A7670 + MPU-9250 + GPS + RX8B + MX86 + I2C OLED
PCB nuda viola (PR9676190_V1.1_295512), ~10×7cm, design originale 2024 con slot per ESP8266 + A7670 + MPU-9250 + GPS + RX8B + MX86 + I2C OLED

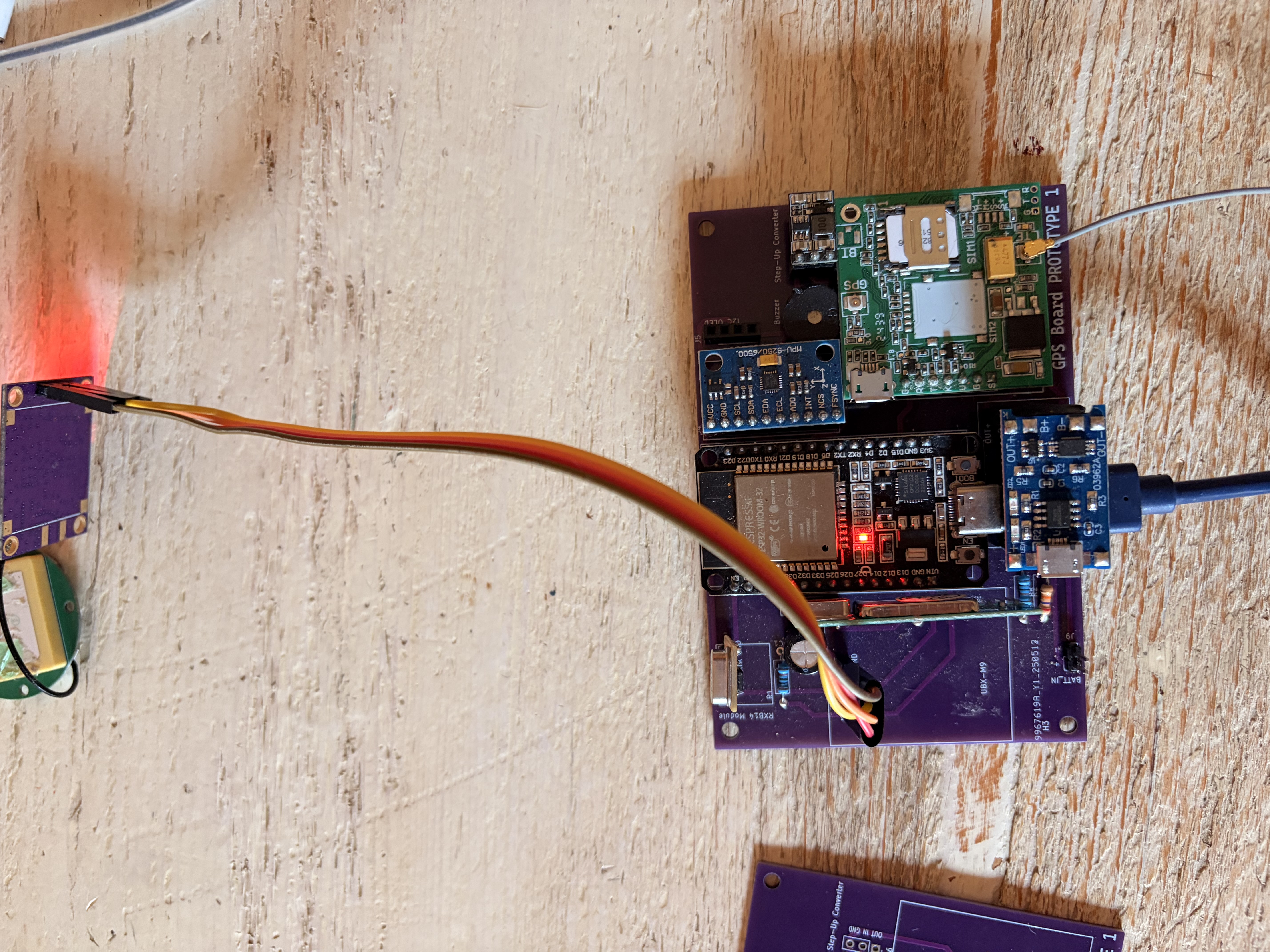

PCB assemblata in modalità "carrier board": moduli plug-in via cavi Dupont colorati. ESP32 DevKit esterno (sostituisce ESP8266 originale), MAX-M10S, A7670E breakout BK-A7670
PCB assemblata in modalità "carrier board": moduli plug-in via cavi Dupont colorati. ESP32 DevKit esterno (sostituisce ESP8266 originale), MAX-M10S, A7670E breakout BK-A7670

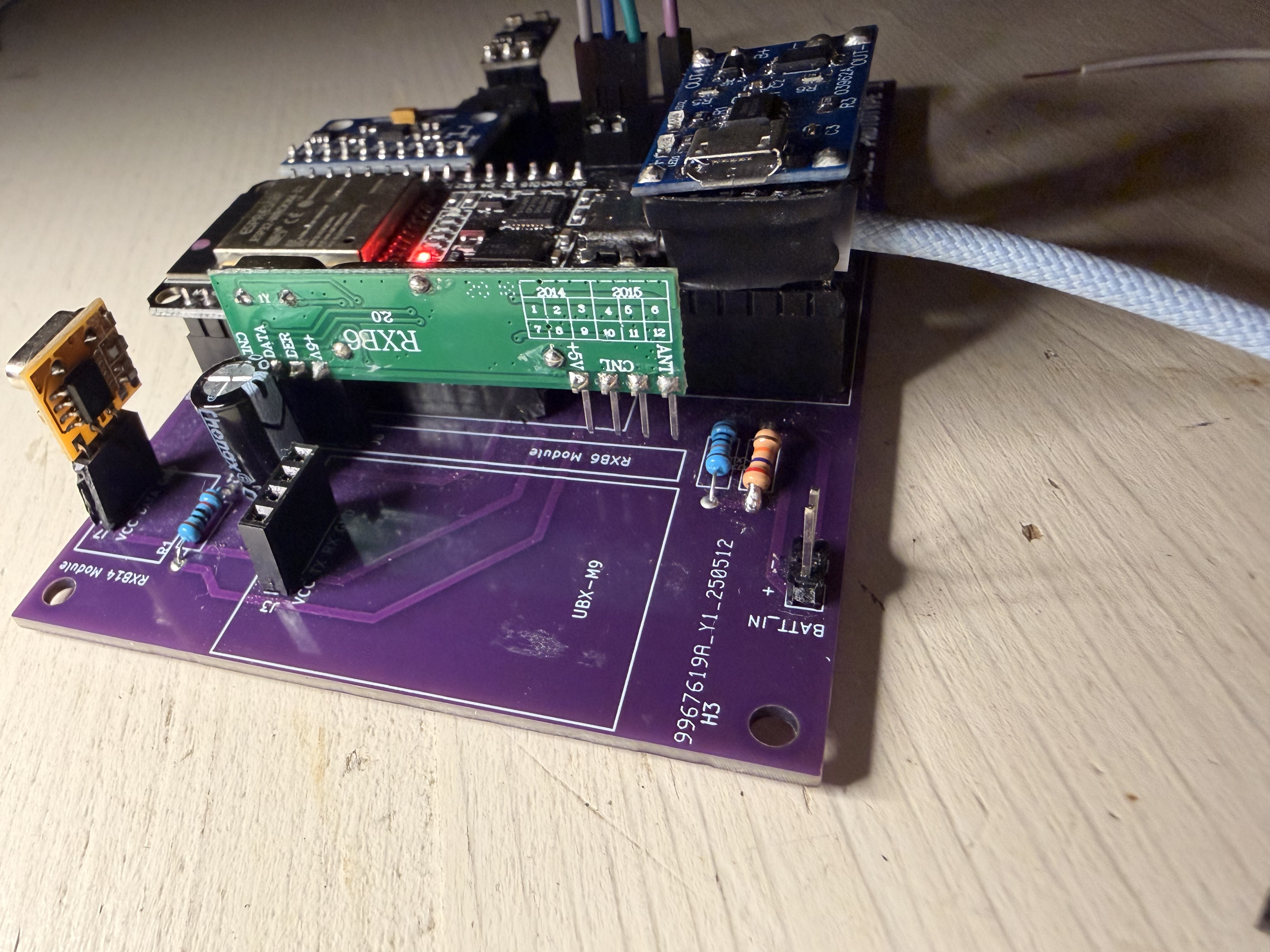

RXB6 modulo 433MHz integrato e funzionante per remote detection telecomandi auto/garage (sniff EV1527/PT2272 fixed-code)
RXB6 modulo 433MHz integrato e funzionante per remote detection telecomandi auto/garage (sniff EV1527/PT2272 fixed-code)

🔬 Componenti close-up (13)

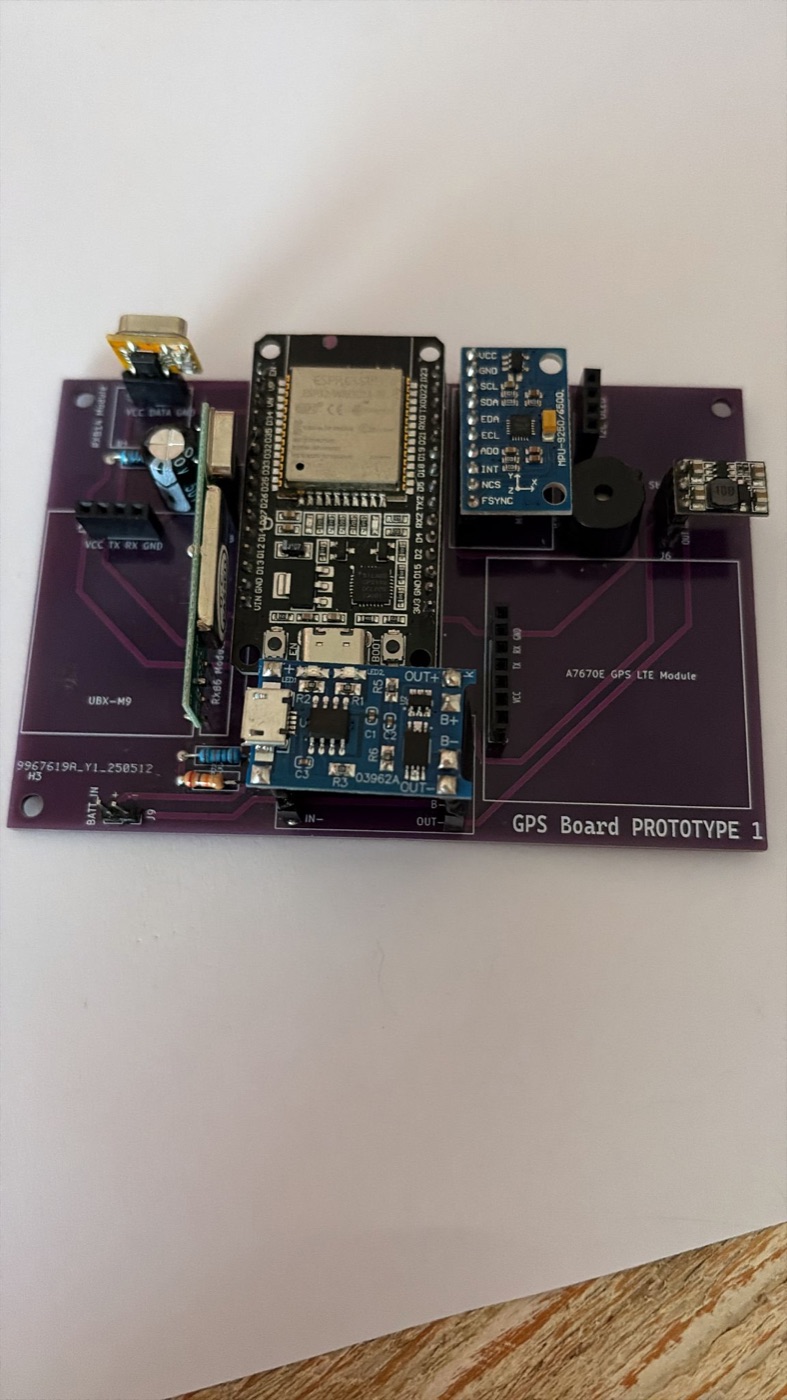

Vista d'insieme PCB assemblata con tutti i moduli installati
PCB Full Overview
Vista d'insieme PCB assemblata con tutti i moduli installati

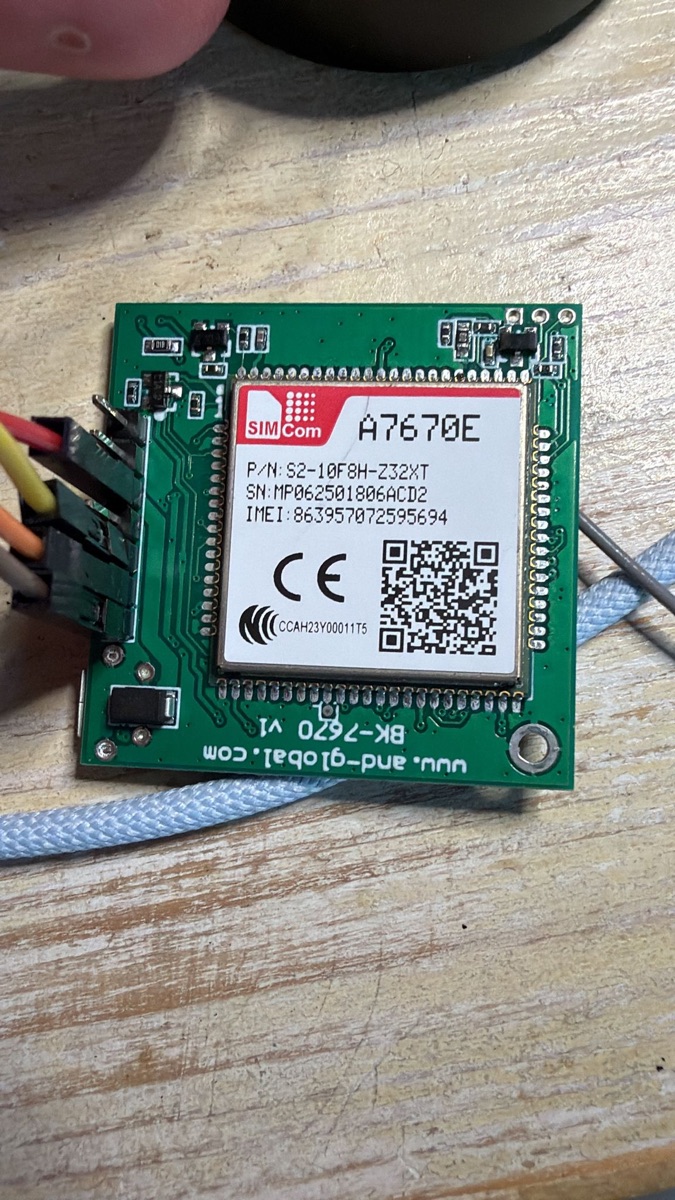

SimCom A7670E breakout BK-A7670 — modem LTE Cat-1 (chipset ASR1601)
A7670E Front
SimCom A7670E breakout BK-A7670 — modem LTE Cat-1 (chipset ASR1601)

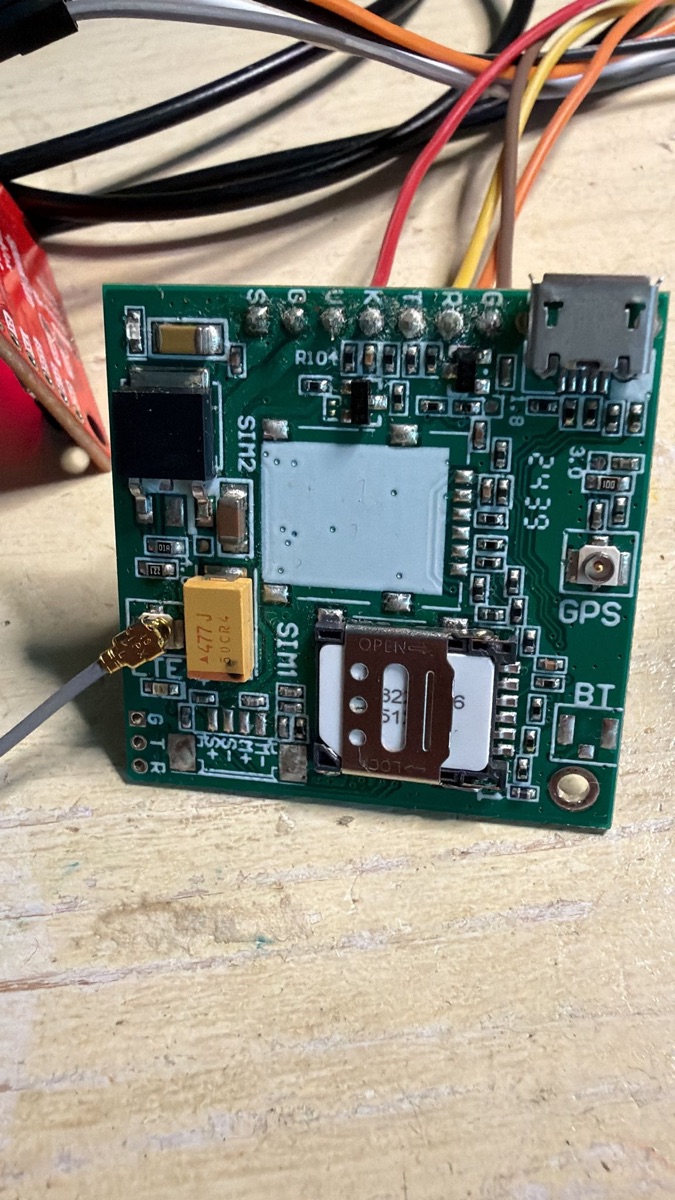

Lato saldature A7670E con marking modulo + IMEI etichetta
A7670E Back
Lato saldature A7670E con marking modulo + IMEI etichetta

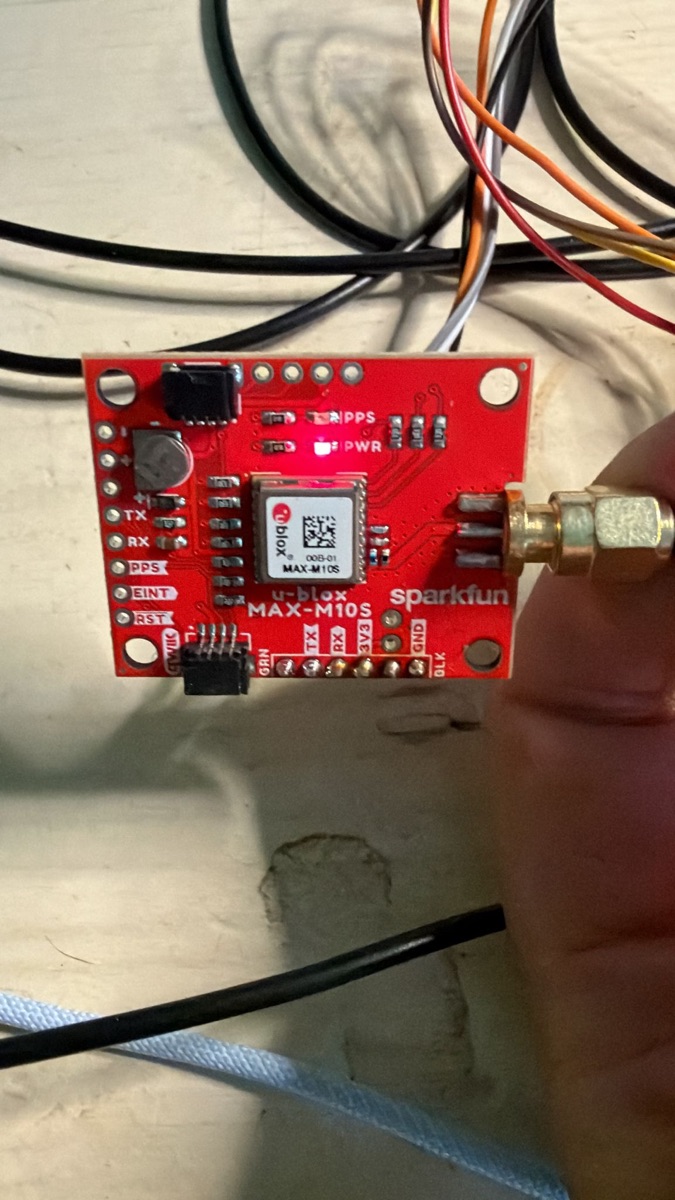

u-blox MAX-M10S GPS L1 (SparkFun breakout) — accuracy 1.5m + EGNOS SBAS
MAX-M10S Front
u-blox MAX-M10S GPS L1 (SparkFun breakout) — accuracy 1.5m + EGNOS SBAS

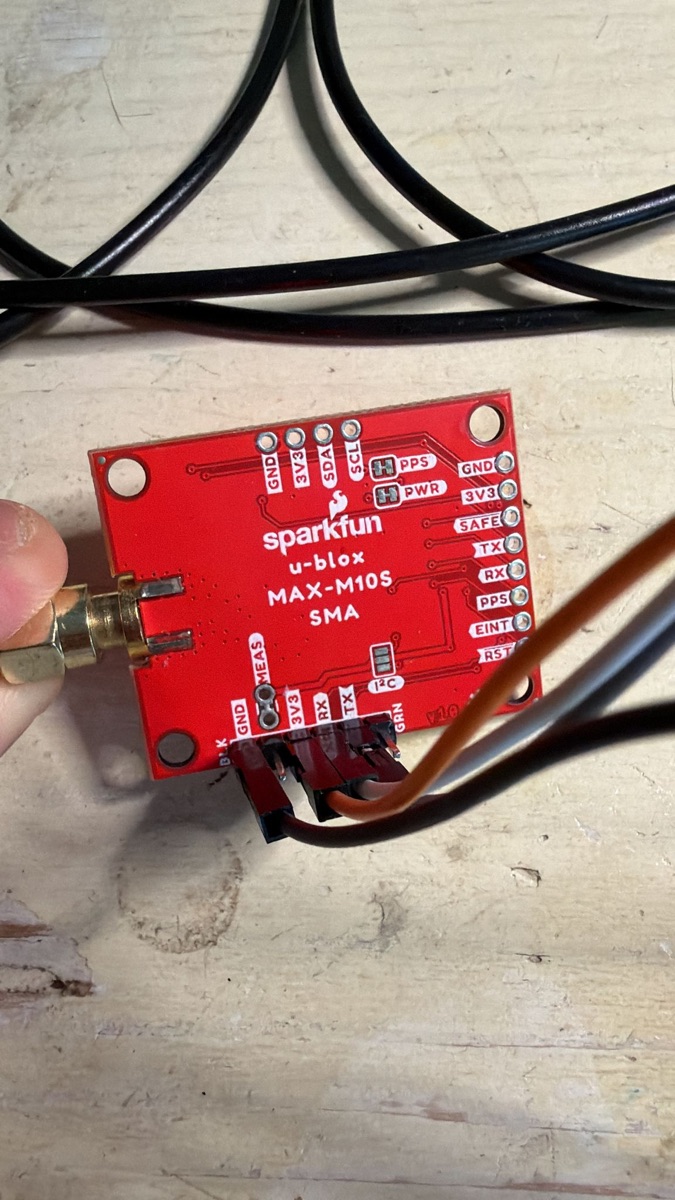

Lato saldature MAX-M10S, pinout SparkFun Qwiic-compatibile
MAX-M10S Back
Lato saldature MAX-M10S, pinout SparkFun Qwiic-compatibile

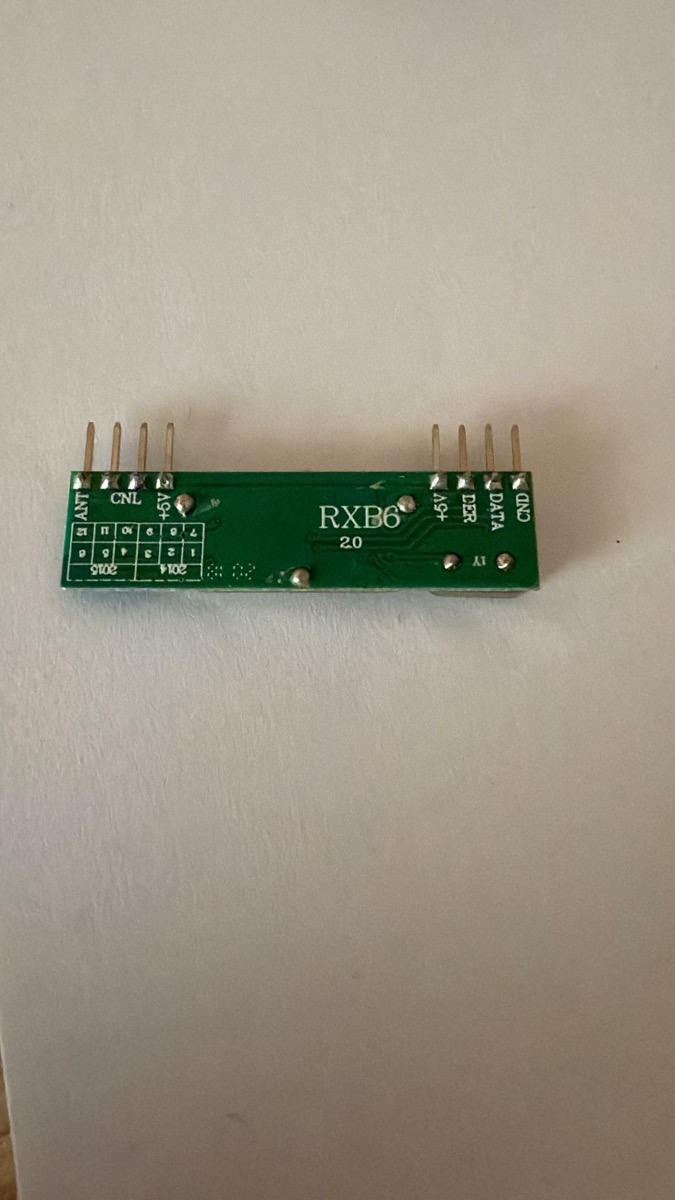

Ricevitore 433MHz super-regen — per remote detection EV1527/PT2272
RXB6 Module
Ricevitore 433MHz super-regen — per remote detection EV1527/PT2272

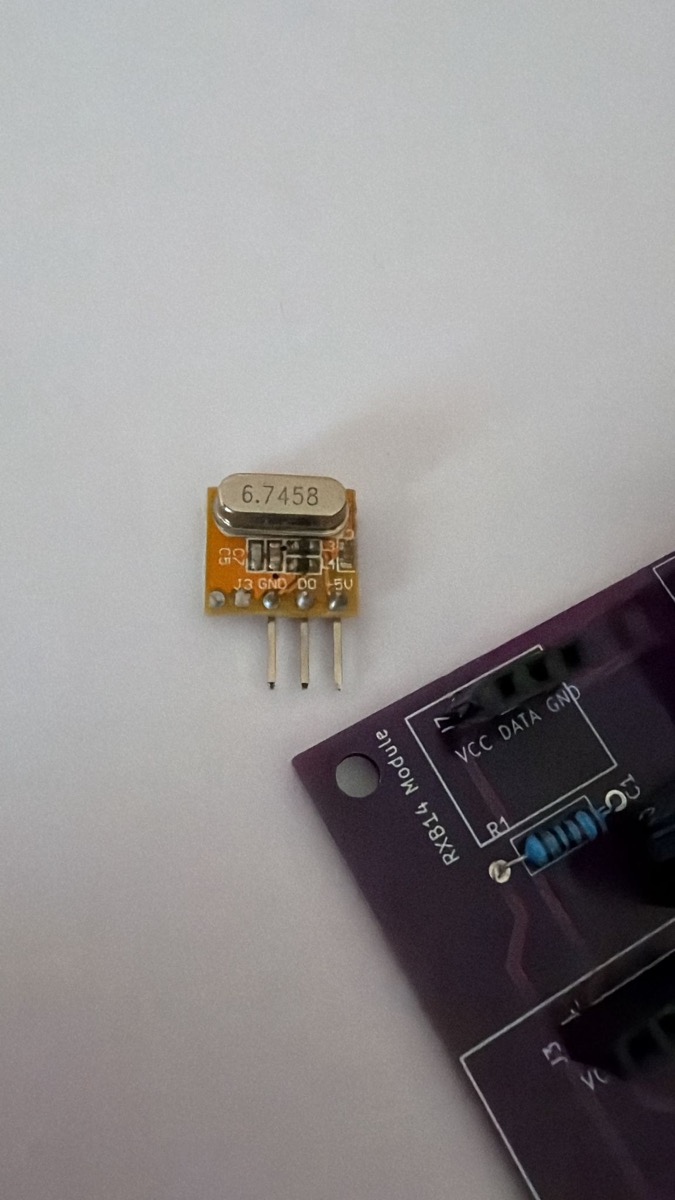

Alternativa RXB14 — confronto sensibilità vs RXB6
RXB14 Module
Alternativa RXB14 — confronto sensibilità vs RXB6

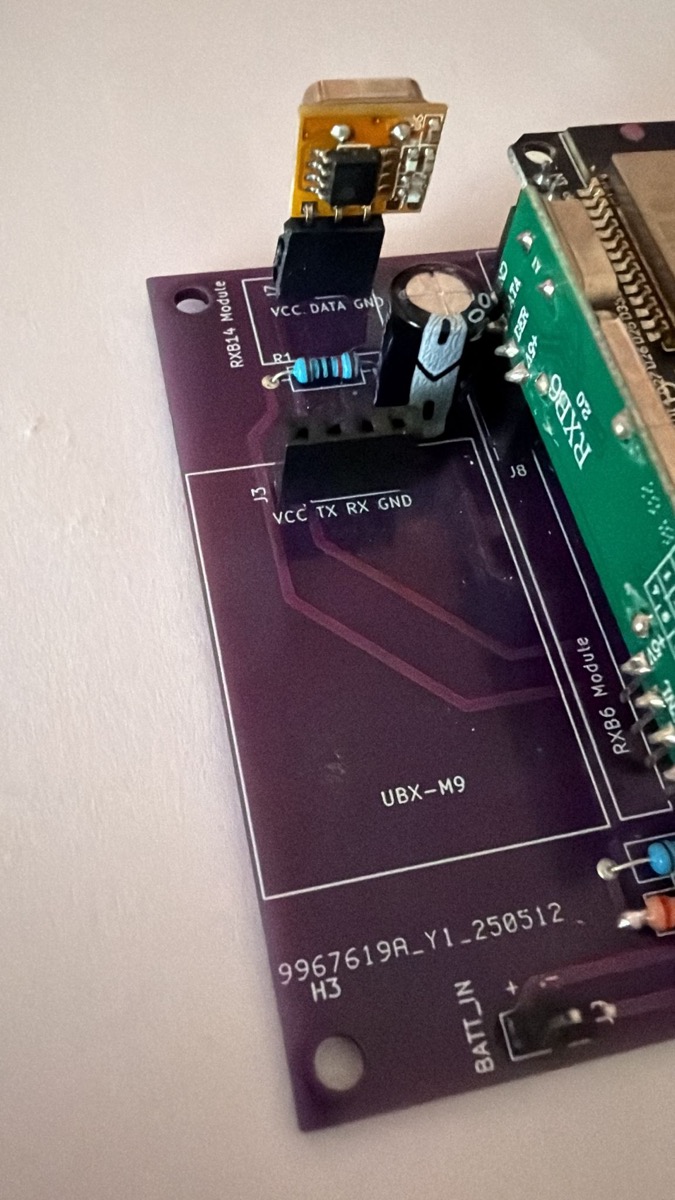

Entrambi i moduli 433MHz installati side-by-side per test comparativo
RXB installati
Entrambi i moduli 433MHz installati side-by-side per test comparativo

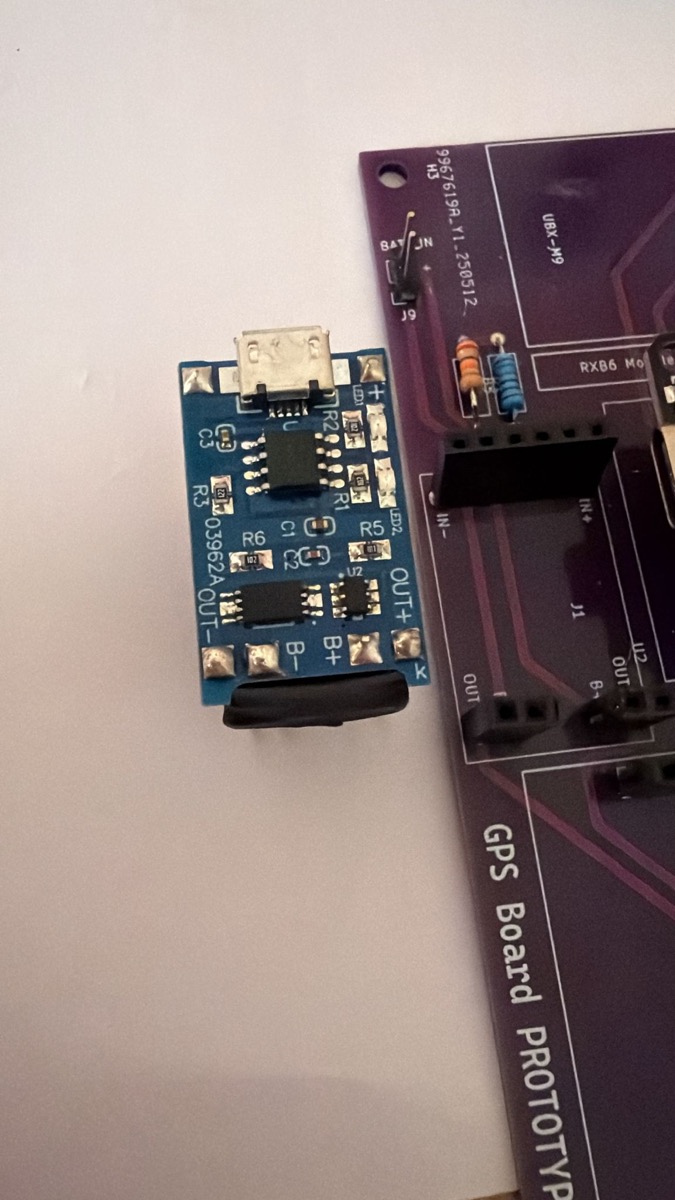

TP4056 charger Li-Po single-cell (USB-C input)
TP4056 Charger
TP4056 charger Li-Po single-cell (USB-C input)

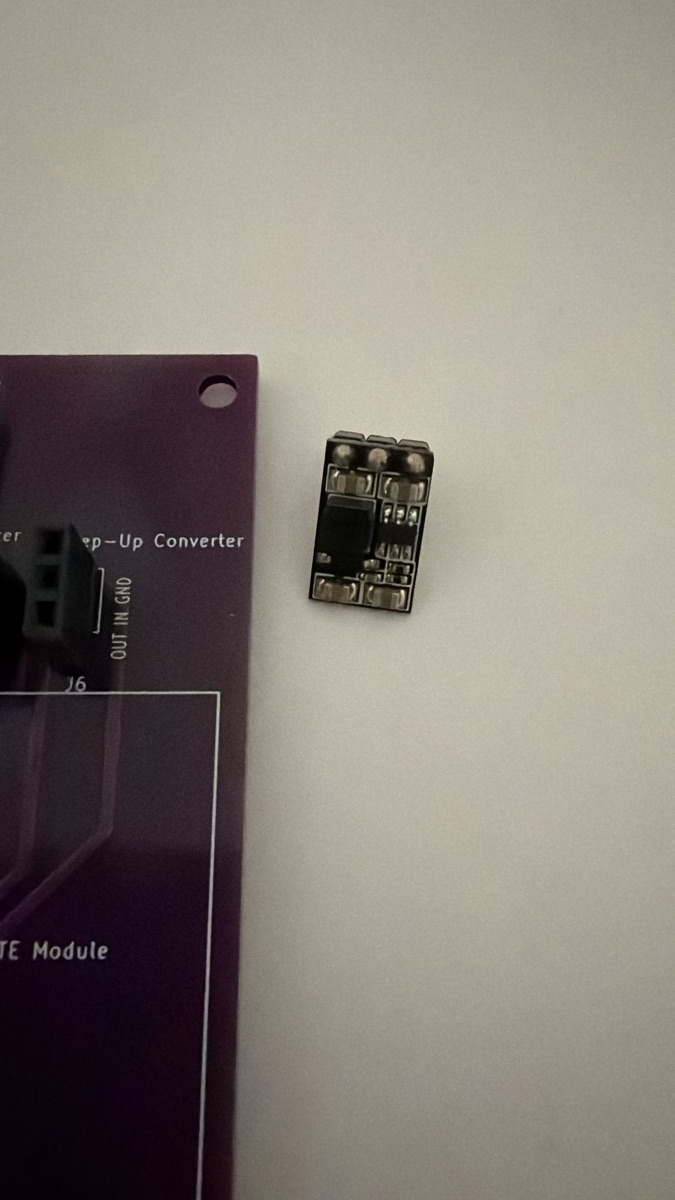

Boost converter LiPo 3.7V → 5V per alimentare A7670 durante TX burst
Step-Up Module
Boost converter LiPo 3.7V → 5V per alimentare A7670 durante TX burst

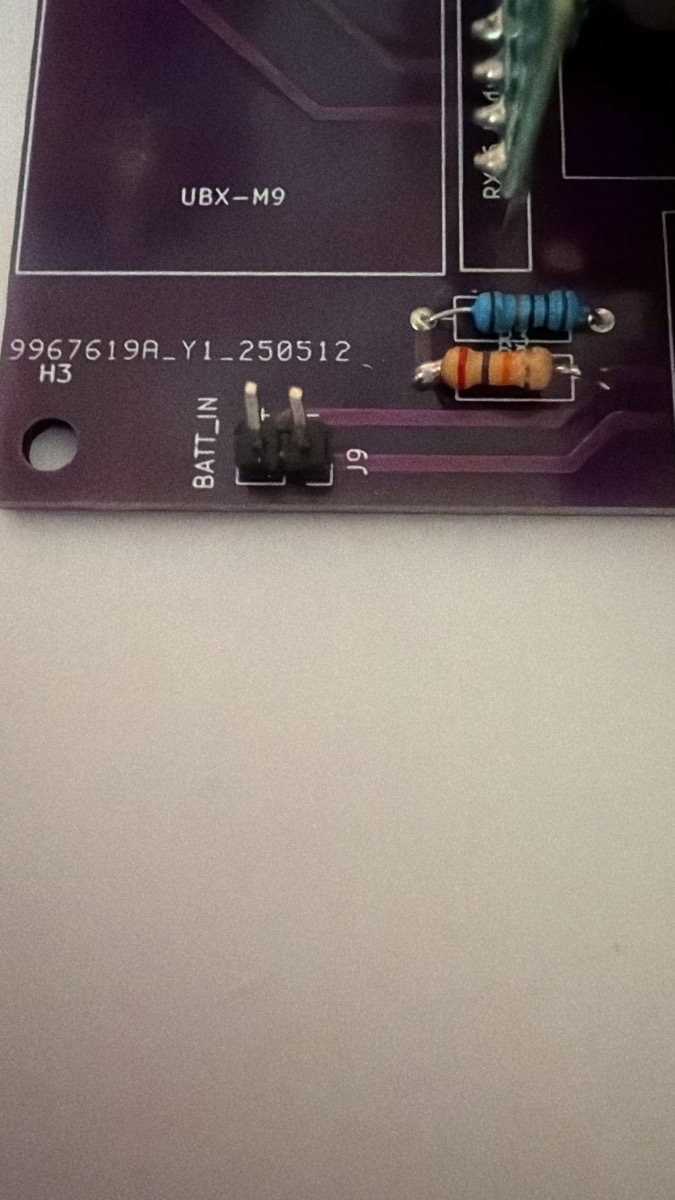

Connettore JST 2-pin per Li-Po single cell + BATT_IN serigrafati
Battery Connector
Connettore JST 2-pin per Li-Po single cell + BATT_IN serigrafati

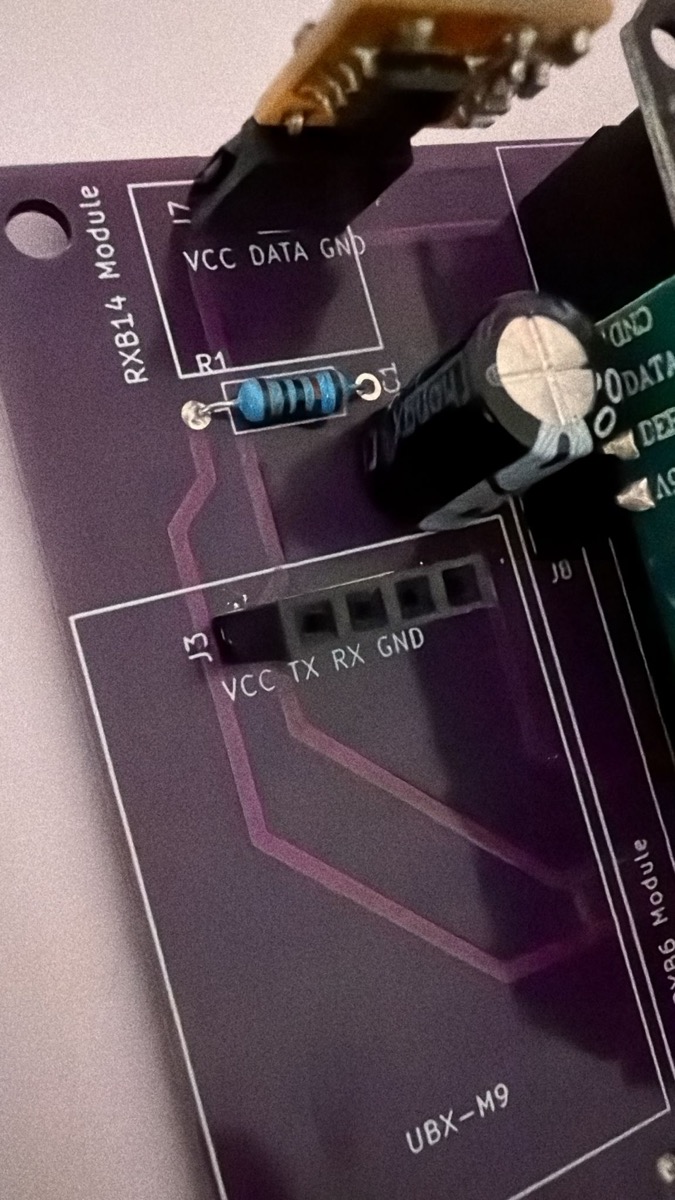

Area UART verso u-blox GPS + capacitor disaccoppiamento
u-blox UART
Area UART verso u-blox GPS + capacitor disaccoppiamento

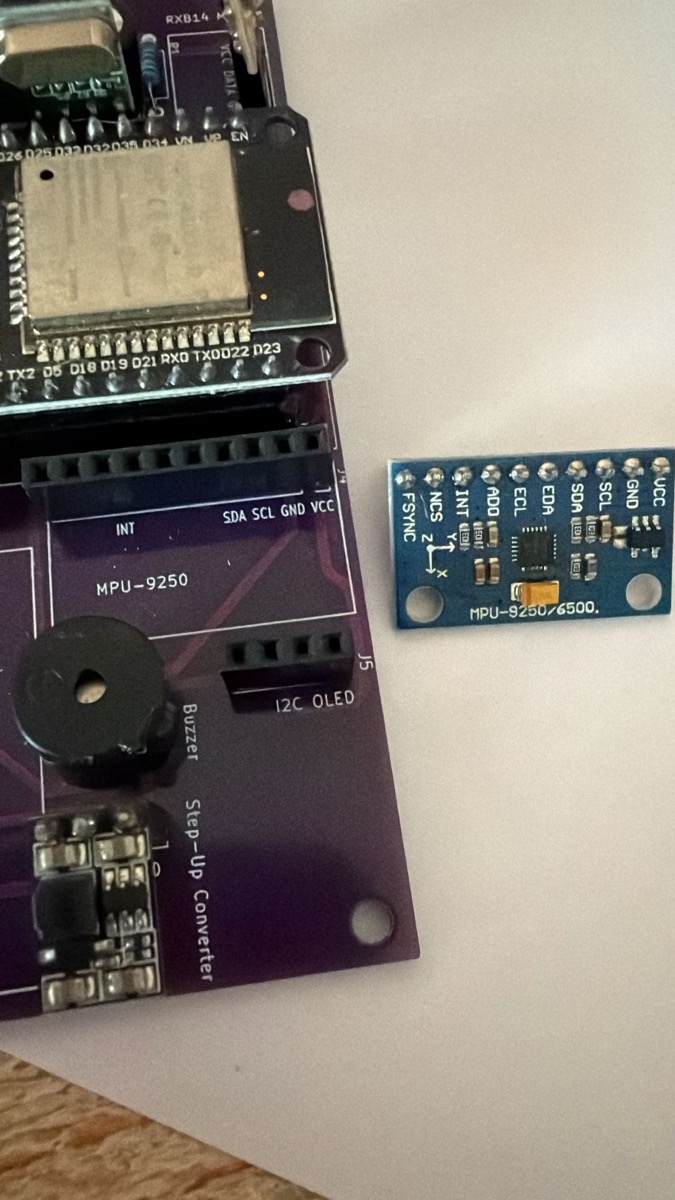

Area MPU-6500 IMU (I2C 0x68) + Buzzer piezo (GPIO18 PWM 2kHz) + Step-up converter
MPU + Buzzer
Area MPU-6500 IMU (I2C 0x68) + Buzzer piezo (GPIO18 PWM 2kHz) + Step-up converter

📋 BOM — 7 slot moduli principali

Sezione PCBPrevistoRealeStatoESP32
A7670X GPS LTE Module SimCom A7670 (cellular + GNSS) A7670E confermato ✅ funzionante UART2 16/17 + PWRKEY manuale
ESP8266 Module (slot brain) ESP8266 (design originale 2024) Bypassato — ESP32 DevKit esterno ⚠️ slot non utilizzato n/a
MPU-9250 (footprint) IMU 9DoF MPU-6500 (chip montato, 6DoF) ✅ funzionante I2C 21/22 @ 0x68
GPS Module (sotto MPU) GPS u-blox / Quectel TBD — probabilmente MAX-M8/M9 ✅ esterno MAX-M10S in bench UART1 26/27
RX8B Module RTC RX-8025 I2C? Da identificare ❓ non testato ❓ probabilmente I2C
MX86 Module RF wireless? RFM86? Da identificare ❓ non testato ❓ probabilmente SPI
I2C OLED connector OLED 0.96" SSD1306 128x64 Pin header solo (OLED non montato) ❓ slot vuoto I2C 21/22 (atteso)

⚡ Power circuit (5 componenti)

ComponenteFunzioneStato
TP4056 charger IC Carica LiPo via USB-C ✅ presente
Step-Up converter (boost) LiPo 3.7V → 5V per A7670 ✅ presente
Buck-Down converter 5V → 3.3V per MCU/sensori ✅ presente
LiPo connector JST 2-pin Batteria single-cell ✅ presente
USB-C port Carica + serial debug ESP32 ✅ presente

🔌 Pin mapping ESP32 (scoperto via pin scanner)

Mappato via test-find-gps-pin + i2c-scanner in bench. MPU-6500 rilevato I2C addr 0x68, WHO_AM_I = 0x70.

GPIOFunzioneModuloDirNote
GPIO 16 LTE RX A7670 TX → input 115200, UART2 RXD
GPIO 17 LTE TX → A7670 RX output 115200, UART2 TXD
GPIO 18 Buzzer Piezo onboard output PWM 2kHz testato
GPIO 21 I2C SDA MPU-6500 + OLED bidir 100kHz
GPIO 22 I2C SCL MPU-6500 + OLED bidir 100kHz
GPIO 26 GPS RX MAX-M10S TX → input 9600 NMEA
GPIO 27 GPS TX → MAX-M10S RX output 9600 UBX

⚠️ PWRKEY A7670 NON automatico (lezione bench)

Problema: la PCB non implementa il circuito auto-power-on per il PWRKEY dell'A7670E. Conseguenza: alimentando la PCB il modulo riceve VCC ma resta in stato OFF (solo power LED, NETLIGHT spento).

Workaround: pulsare manualmente PWRKEY → GND per ~1s dopo che VCC è stabile. Sintomo bootato: NETLIGHT lampeggia.

TODO Visla v2 PCB: cablare PWRKEY a GPIO ESP32 (es. GPIO 12 o 14) → firmware gestisce boot/shutdown del modem da codice.

🎯 Relazione con Visla v2 R&D

Componente Prototype 1Equivalente Visla v2 R&D
A7670X slotA7670E breakout BK-A7670 →
ESP8266 slotESP32 DevKit-V1 (poi ESP32-S3 → per v2)
MPU-9250 footprintMPU-6500 (montato) → upgrade BMA400 per low-power
GPS Module slotMAX-M10S SparkFun →
I2C OLEDDa aggiungere (display debug)
