Waveshare Industrial USB to TTL (C) (€15.35 IVA inclusa Amazon Business — €12.90 senza IVA): cavo USB-to-UART bridge industriale basato su chip originale FTDI FT232RNL (no CH340 / no cloni). Cavo 1m con 6 fili colorati dupont female. Switch tensione 3.3V/5V sul corpo, fusibile auto-ripristino + diodi ESD/IO, 3 LED stato (PWR/TX/RX). Tool standard del bench Visla per parlare con qualunque modem/MCU via UART quando non hai (o non vuoi usare) il bridge USB-CDC nativo. Driver-free su macOS Sonoma+/Linux moderni, driver FTDI standard su Windows.

🧰 Use case nel bench Visla

🎨 Pinout cavo — colori ufficiali Waveshare

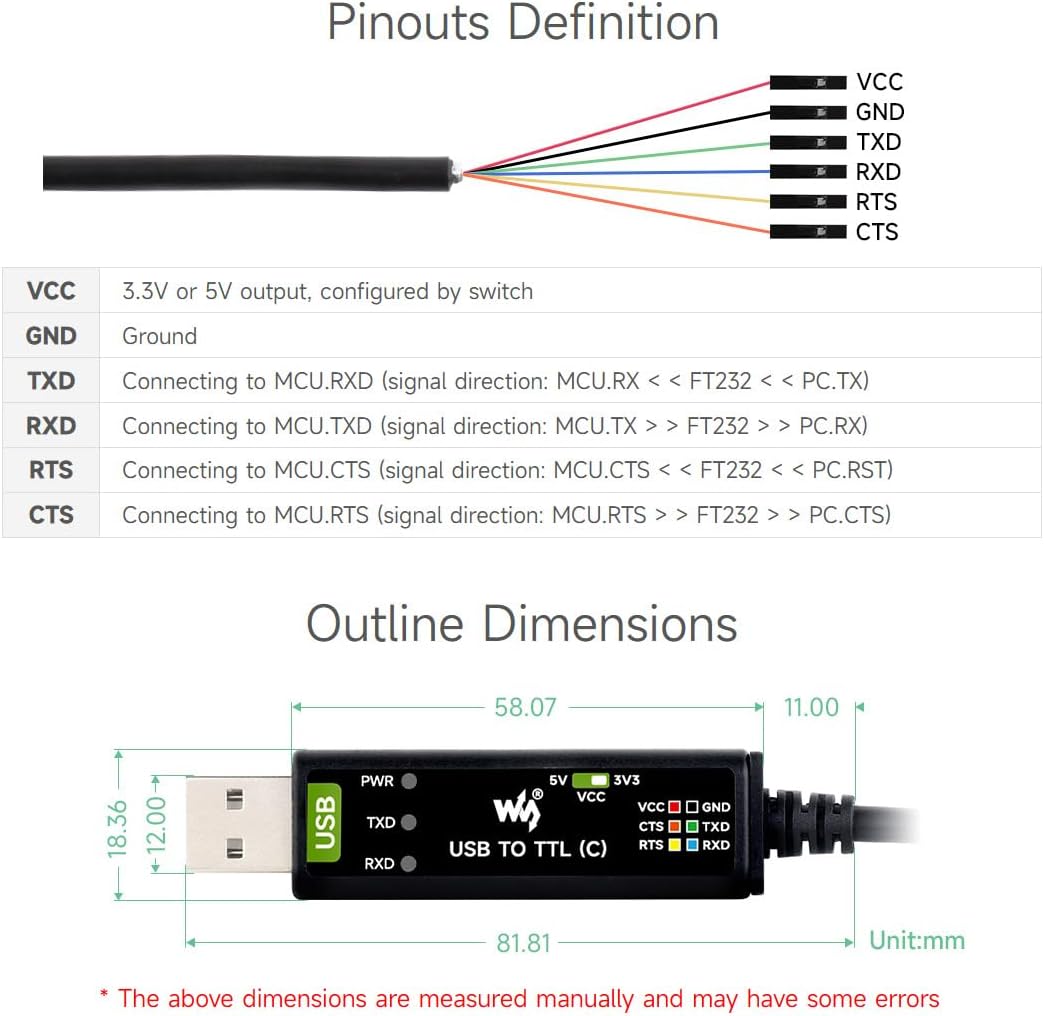

Mapping da legenda ufficiale stampata sul corpo del TTL:

Signal direction (dal datasheet Waveshare)

• TXD (verde): segnale viaggia PC.TX → FT232 → MCU.RX ⇒ collegare a RX del target
• RXD (blu): segnale viaggia MCU.TX → FT232 → PC.RX ⇒ collegare a TX del target
• RTS (giallo): segnale viaggia PC.RTS → FT232 → MCU.CTS ⇒ flow control (raramente usato)
• CTS (arancione): segnale viaggia MCU.RTS → FT232 → PC.CTS ⇒ flow control (raramente usato)

⚠️ NB: RXD = BLU, TXD = VERDE (non giallo come su altri TTL FTDI). Verificare sempre la legenda fisica sul corpo del TTL prima di connettere.

🔌 Setup tipico per HAT modem via pin header

Caso A — HAT alimentato esternamente (FNB58 direttamente sul HAT)

[Mac USB] → [Waveshare TTL — switch 3.3V]
              │
              ├─⚫ Nero  GND      → HAT pin 6
              ├─🟢 Verde TX      → HAT pin 8  (TXD, host TX → modem RX)
              ├─🔵 Blu RX        → HAT pin 10 (RXD, modem TX → host RX)
              ├─🔴 Rosso VCC     → FLOATING (FNB58 alimenta separato)
              ├─🟡 Giallo RTS   → FLOATING
              └─🟠 Arancione CTS → FLOATING

[FNB58 5V] → HAT pin 2 (5V power, inline measurement)
[FNB58 GND] → HAT pin 6 (GND condiviso)

Caso B — HAT alimentato VIA il TTL (FNB58 inline tra Mac e TTL)

[Mac USB] → [FNB58 inline] → [Waveshare TTL — switch 5V ⭐]
                                  │
                                  ├─🔴 Rosso VCC 5V → HAT pin 2 ⭐ alimentazione
                                  ├─⚫ Nero  GND    → HAT pin 6
                                  ├─🟢 Verde TX    → HAT pin 8
                                  ├─🔵 Blu RX      → HAT pin 10
                                  ├─🟡 Giallo RTS → HAT pin 7 (PWR_KEY) — opzionale
                                  └─🟠 Arancione CTS → FLOATING

In caso B, il TTL alimenta tutto via VCC → switch DEVE essere su 5V (HAT richiede 5V sul pin 2/4 per il buck MP1482 che genera 3.8V VBAT al modem). Il FNB58 misura corrente totale TTL+HAT (sottrai ~15 mA di overhead FT232RNL per ottenere consumo HAT netto).

USB-C del HAT → sempre SCOLLEGATA per evitare conflict con il FT232R interno del HAT.

Verificato bench Visla 2026-06-06 con Waveshare SIM7080G HAT — funziona identico a USB-C path (stesso CSQ, stesso ping, stessa HTTP response).

🎯 Bonus: controllo PWR_KEY via software con RTS

Se cabli 🟡 Giallo RTS → HAT pin 7 (PWR_KEY con jumper PWR in posizione A):

import serial, time
s = serial.Serial('/dev/cu.usbserial-BG00W8YJ', 115200)

# Power ON modem (pulse LOW 1.5s)
s.setRTS(True);  time.sleep(1.5)
s.setRTS(False); time.sleep(8)  # attendi boot

# Power OFF modem (pulse LOW 3.5s)
s.setRTS(True);  time.sleep(3.5)
s.setRTS(False)

Niente bottone manuale, controllo completo da Python via il FT232RNL del TTL.

⚠️ Gotcha noti

1. Switch 3.3V/5V piccolo: lo slider è minuscolo, verificare 2 volte la posizione prima di collegare al modem (5V su rail logic 3.3V fa danni). Difficile da spostare con dita.
2. Mai collegare rosso (VCC) se il target è già alimentato da altra fonte → due power source in conflitto su VBAT/VCC
3. Autobaud burst per SIM7080G: serve 10× AT\r\n consecutivi per sync (vs 5× su USB-C diretta) — la linea Dupont introduce più capacitance/noise
4. GND obbligatoriamente comune col target (memo feedback_uart_modem_gnd_shared.md)
5. Non è una power supply — fornisce max ~50 mA da VCC, NON usare per alimentare modem 4G/Cat-1 che fa burst 2A
6. Driver FTDI rotto su macOS 26 (memo feedback_macos26_spp_broken.md analogous) — su macOS 26 ricontrollare driver kernel signed prima di assumere device dead
7. FT232RNL ≠ FT232RL: stessa famiglia ma RNL è la versione nuova drop-in con DC-DC integrato. Identica per uso pratico ma data sheet diversi.

📌 Quando preferire questo vs alternative
