Waveshare SIM7070G Cat-M/NB-IoT/GPRS HAT (SKU 18078, $32.99): HAT 30.5×65 mm per il chip SIMCom SIM7070G, global band. È il fratello del SIM7080G HAT ma con in più il fallback 2G (GPRS/EDGE) — utile in zone senza Cat-M/NB-IoT. NB-IoT + Cat-M + GNSS (GPS/BeiDou/GLONASS/Galileo, 16-ch). Antenna LTE su SMA + GNSS IPEX. USB onboard per AT da Mac. ⚠️ SIM 1.8V ONLY (no SIM 3V). La PSM sull’NB-IoT dovrebbe scendere ai µA come il 7080 (a differenza del Cat-1). Già testato il gemello LilyGO T-SIM7070G al banco Visla.

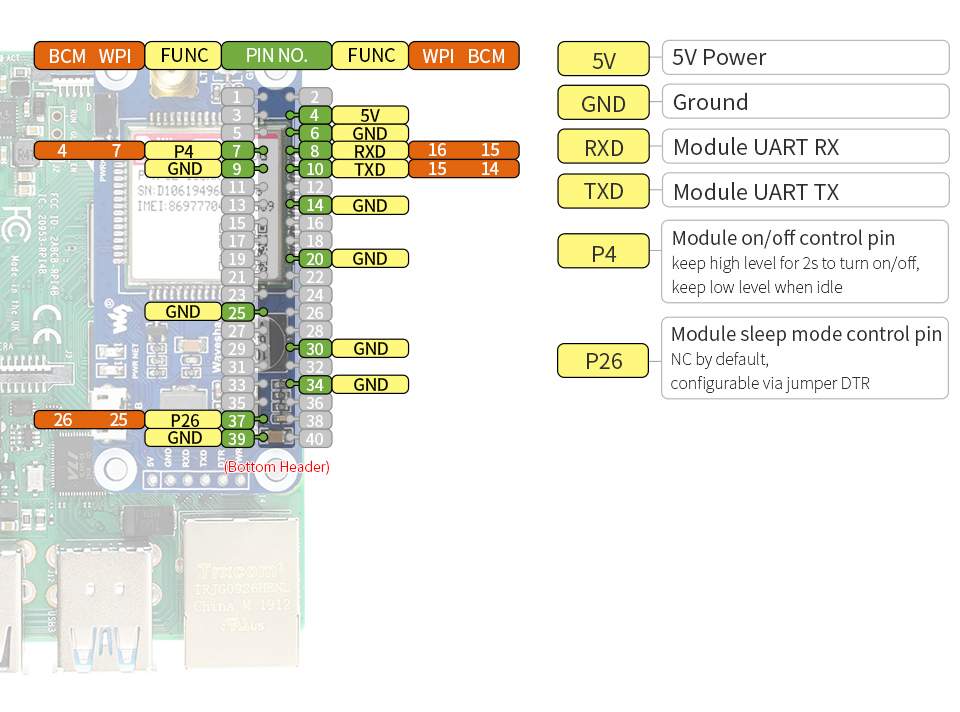

🔌 Pinout connessione (40-pin header — AT da Mac via USB-TTL)
| Pin HAT | Funzione | Collegamento |
|---|---|---|
| pin 4 | 5V power | 🔴 5V (dal FNB-C2) |
| pin 6 (+14/20/30/34/39) | GND | ⚫ GND comune |
| pin 8 | RXD (UART RX modem) | 🟢 TX della USB-TTL |
| pin 10 | TXD (UART TX modem) | 🔵 RX della USB-TTL |
| pin 7 | P4 = PWRKEY on/off | 🟡 HIGH 2s per accendere/spegnere |
| pin 37 | P26 = sleep/DTR | opz. (jumper DTR; NC default) |
⚠️ Jumper: PWR=A (P4→pin7), voltage=B (3.3V default), DTR=B (disconnesso default). SIM solo 1.8V. Per misura µA: USB onboard staccata, alimenta dal FNB-C2, e durante PSM non mandare byte UART (wake-on-UART), 2 GND distinti.
⚠️ VBAT NON esposto su questa HAT (da schematico SIM7000X): l’header di breakout è 6-pin
5V·GND·RXD·TXD·DTR·PWR— niente pin VBAT. I 5V entrano nel buck MP1482 (U2) che genera ~3.77V → VBAT del modulo. Quindi, a differenza di A7670E e 7080G, non puoi alimentare/misurare a VBAT diretto da un header: o alimenti a 5V (col buck), o saldi un filo sul net VBAT (comodo il cappellone C8 1000µF).
📋 VBAT su header — le 3 HAT SimCom Waveshare a confronto: A7670E ✅ pinheader VBAT · SIM7080G ✅ header 8-pin (
VBAT·GND·VCC·GND·RXD·TXD·DTR·PWR) · SIM7070G ❌ solo 6-pin, VBAT interno dal buck MP1482, non esposto. A VBAT diretto misuri il solo modem; col 5V c’è la perdita del buck (~+65% a basso carico).
🧪 Rilevanza per Visla
Candidato interessante: NB-IoT low-power (PSM µA come 7080) + fallback 2G per coverage. Dal banco Visla, l’NB-IoT entra in PSM profonda reale (vs Cat-1 dell’A7670 che no — vedi i test consumi). ⚠️ Nota bug noto sul SIM7000/7070: GPS+TCP insieme problematici (vedi scheda chip). Il SIM7080G resta la prima scelta low-power se non serve il 2G; il 7070G lo batte solo dove serve il fallback 2G.
Specs tecniche
| Parametro | Valore |
|---|---|
| Chip embedded | SIMCom SIM7070G |
| Tecnologie | NB-IoT + Cat-M + GPRS/EDGE (2G) + GNSS |
| Bande NB-IoT | B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85 |
| Bande Cat-M | B1/B2/B3/B4/B5/B8/B12…/B66/B85 |
| Bande 2G | GSM/GPRS/EDGE 850/900/1800/1900 MHz |
| GNSS | GPS + BeiDou + GLONASS + Galileo (16-ch, NMEA-0183) |
| Data rate Cat-M | DL 589 · UL 1119 kbps |
| Data rate NB-IoT | DL 136 · UL 150 kbps |
| Protocolli | TCP/UDP/HTTP(s)/TLS/DTLS/PING/LWM2M/CoAP/MQTT |
| Alimentazione | 5V (VBAT non esposto: solo buck MP1482 interno → modem) |
| Logic level | 3.3V (default) / 5V (jumper) |
| USB onboard | sì (AT + GPS + FW upgrade) |
| SIM slot | 1.8V ONLY |
| Power chip | MP1482 + RT9193-33 |
| Antenne | LTE SMA + GNSS IPEX |
| Idle current | ~41 mA (datasheet board) |
| Temp operativa | -40°C / +85°C |
| Form factor | 65 × 30.5 mm (RPi HAT) |
| Prezzo | $32.99 (1pc) · $31.29 (4+) |
✅ Quando usarla
| Use case | Scelta |
|---|---|
| Asset-tag low-power dove serve fallback 2G | SIM7070G HAT ✅ |
| Asset-tag low-power puro (no 2G) | SIM7080G HAT (più semplice) |
| Real-time / throughput | A7670 Cat-1 |
| Bench NB-IoT/Cat-M isolato | questa HAT ✅ (USB-TTL plug-and-play) |
