🧲 Magnetic Tracker — TKstar
TK905 V3.0
2G GSM magnetico · milioni di unità vendute · €15-25 retail · PCB 2020-12
🎯 Chip rilevati (probabili)
| Funzione | Componente | Note |
|---|---|---|
| Modem | SIMCom SIM800L (probabile) | 2G GSM only ⚠️ EOL EU 2025-2030 |
| GPS | ATGM336H / MT3333 standalone | Sotto schermo GPS_ANT separato |
| Audio | Microfono MEMS + speaker | Listen-in anti-theft (SPK+/SPK- pads) |
| Charger | TP4056 (probabile) | Li-Po 1100-1500 mAh |
| Antenna GPS | Patch 2.04.002.02 | Stessa famiglia forniture Cina (Seeworld, iStartek, ecc.) |
| USB | microUSB | Design 2020 (pre-USB-C diffuso) |

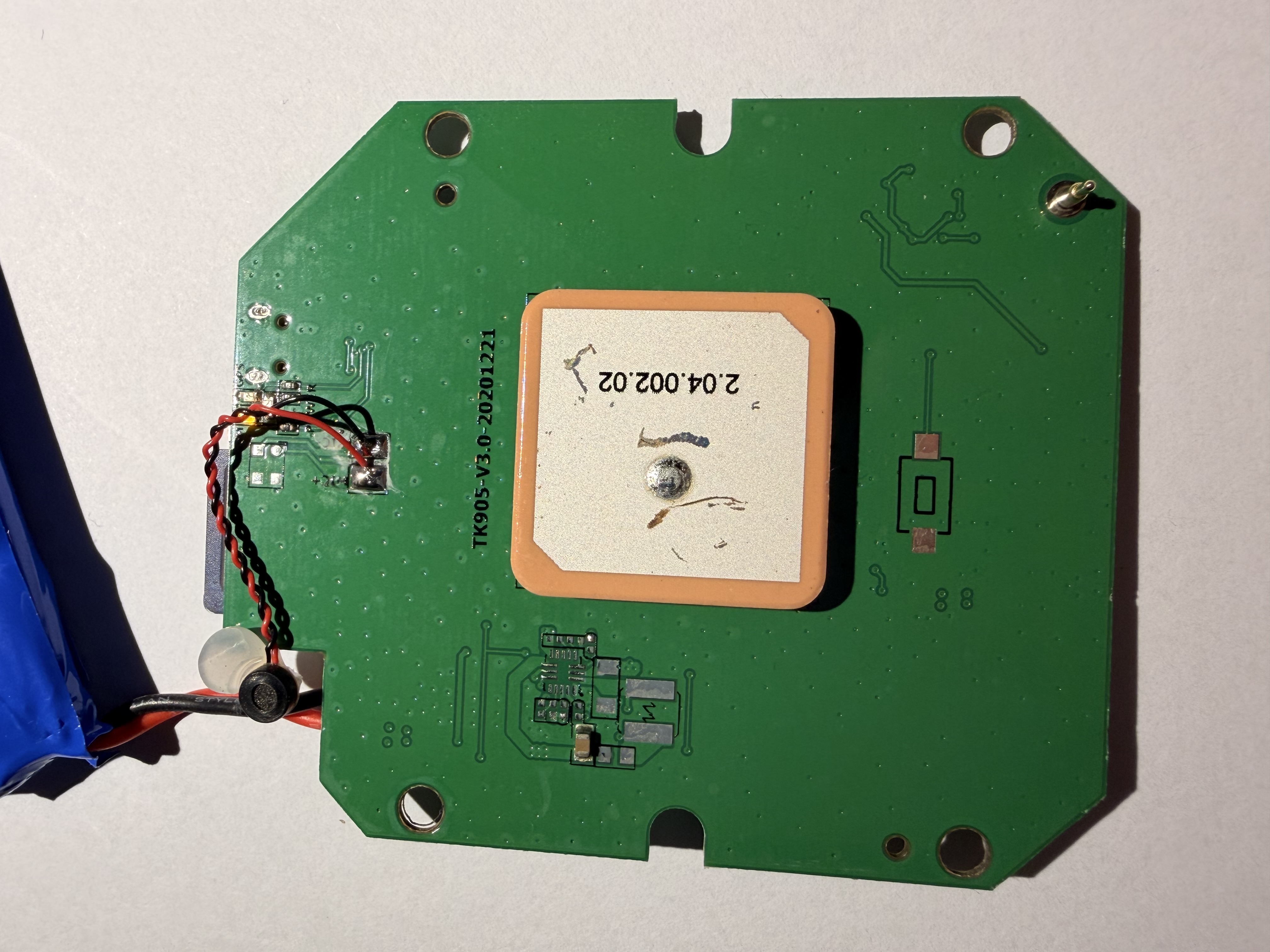

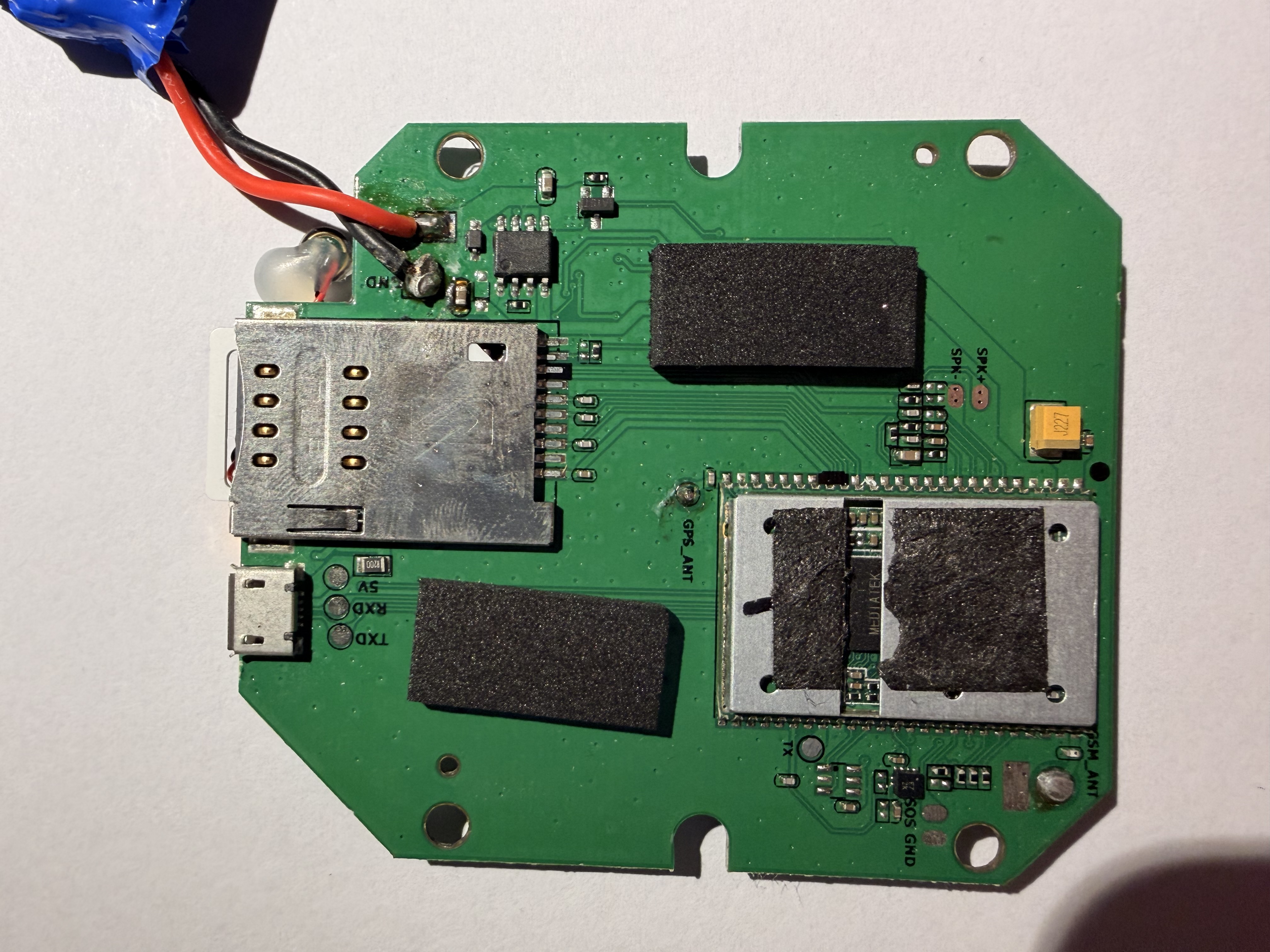

📸 Foto teardown
🚨 2G EOL in Italia
TIM ha spento 2G nel 2024 in Italia. Vodafone e WindTre in shutdown progressivo 2025-2027. TK905 sarà brick in molti mercati EU entro fine decade. Bestseller Amazon ma NON future-proof.
🔌 Test pad debug
| Pad | Funzione |
|---|---|
| TXD/RXD | UART modem (9600-115200 baud) |
| 5V | Alimentazione test via UART |
| SPK+/SPK- | Speaker analogico audio |
| SOS GND | Massa pulsante SOS |
| GSM_ANT / GPS_ANT | Test point antenne |
⚔️ Confronto vs Visla G11L SE
| Aspetto | TKstar TK905 | Visla G11L SE |
|---|---|---|
| Connettività | 2G GSM only ⚠️ | LTE Cat-1 + 2G fallback |
| Modem | SIM800L (probabile) | SimCom A7670E |
| GPS | Standalone (ATGM336H?) | Quectel L76K premium |
| Audio | ✅ Mic + Speaker | Solo S21L ha mic |
| USB | microUSB ⚠️ | USB-C |
| Future-proof | ❌ No (2G EOL) | ✅ Sì |
| BOM stimata | €10-12 | €8-10 |
| Retail | €15-25 | €20-30 |
